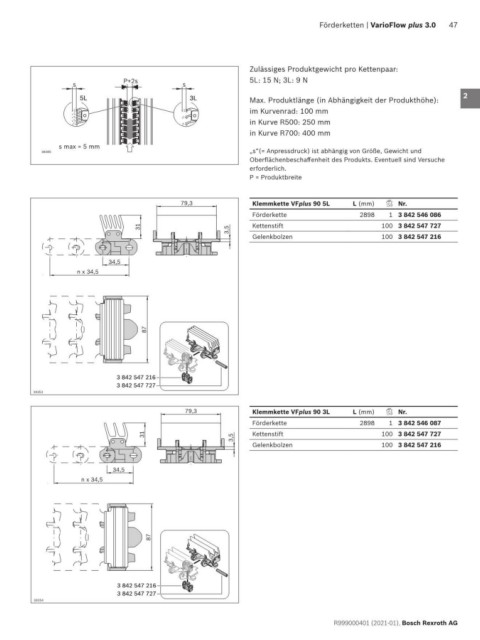

Förderketten | VarioFlow plus 3.0 47

Zulässiges Produktgewicht pro Kettenpaar: 1
s P+2s s 5L: 15 N; 3L: 9 N
5L 3L Max. Produktlänge (in Abhängigkeit der Produkthöhe): 2
im Kurvenrad: 100 mm
in Kurve R500: 250 mm 3
in Kurve R700: 400 mm
4
s max = 5 mm
38385 „s“(= Anpressdruck) ist abhängig von Größe, Gewicht und
Oberflächenbeschaffenheit des Produkts. Eventuell sind Versuche 5
erforderlich.
P = Produktbreite
6

79,3 Klemmkette VFplus 90 5L L (mm) Nr. 7
Förderkette 2898 1 3 842 546 086

31 3,5 Kettenstift 100 3 842 547 727 8
Gelenkbolzen 100 3 842 547 216
9
34,5
n x 34,5
10
11

12
87
13

14
3 842 547 216
3 842 547 727 15
39353

79,3 Klemmkette VFplus 90 3L L (mm) Nr. 16
Förderkette 2898 1 3 842 546 087
31 3,5 Kettenstift 100 3 842 547 727 17
Gelenkbolzen 100 3 842 547 216
18
34,5
n x 34,5 19

20

21

87
22

23

3 842 547 216 24
3 842 547 727
39354
