Technische Daten | VarioFlow plus 3.0 311

1

2

3

4

5

6

7

8

9

10

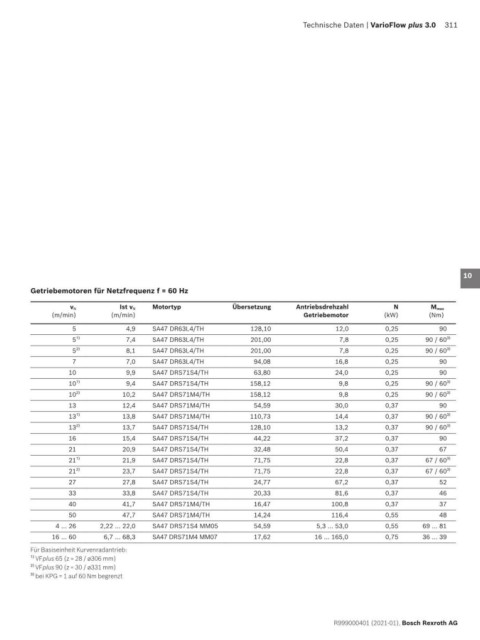

Getriebemotoren für Netzfrequenz f = 60 Hz
11
v N Ist v N Motortyp Über setzung Antriebsdrehzahl N M max
(m/min) (m/min) Getriebe motor (kW) (Nm)
12
5 4,9 SA47 DR63L4/TH 128,10 12,0 0,25 90
5 1) 7,4 SA47 DR63L4/TH 201,00 7,8 0,25 90 / 60 3) 13
5 2) 8,1 SA47 DR63L4/TH 201,00 7,8 0,25 90 / 60 3)
7 7,0 SA47 DR63L4/TH 94,08 16,8 0,25 90 14
10 9,9 SA47 DRS71S4/TH 63,80 24,0 0,25 90
10 1) 9,4 SA47 DRS71S4/TH 158,12 9,8 0,25 90 / 60 3) 15
10 2) 10,2 SA47 DRS71M4/TH 158,12 9,8 0,25 90 / 60 3)
13 12,4 SA47 DRS71M4/TH 54,59 30,0 0,37 90 16
13 1) 13,8 SA47 DRS71M4/TH 110,73 14,4 0,37 90 / 60 3)
13 2) 13,7 SA47 DRS71S4/TH 128,10 13,2 0,37 90 / 60 3) 17
16 15,4 SA47 DRS71S4/TH 44,22 37,2 0,37 90
21 20,9 SA47 DRS71S4/TH 32,48 50,4 0,37 67
21 1) 21,9 SA47 DRS71S4/TH 71,75 22,8 0,37 67 / 60 3) 18
21 2) 23,7 SA47 DRS71S4/TH 71,75 22,8 0,37 67 / 60 3)
27 27,8 SA47 DRS71S4/TH 24,77 67,2 0,37 52 19
33 33,8 SA47 DRS71S4/TH 20,33 81,6 0,37 46
40 41,7 SA47 DRS71M4/TH 16,47 100,8 0,37 37 20
50 47,7 SA47 DRS71M4/TH 14,24 116,4 0,55 48
4 … 26 2,22 … 22,0 SA47 DRS71S4 MM05 54,59 5,3 … 53,0 0,55 69 … 81 21
16 … 60 6,7 … 68,3 SA47 DRS71M4 MM07 17,62 16 … 165,0 0,75 36 … 39
22
Für Basiseinheit Kurvenradantrieb:
1) VFplus 65 (z = 28 / ø306 mm)
2) VFplus 90 (z = 30 / ø331 mm) 23
3) bei KPG = 1 auf 60 Nm begrenzt
24

R999000401 (2021-01), Bosch Rexroth AG
