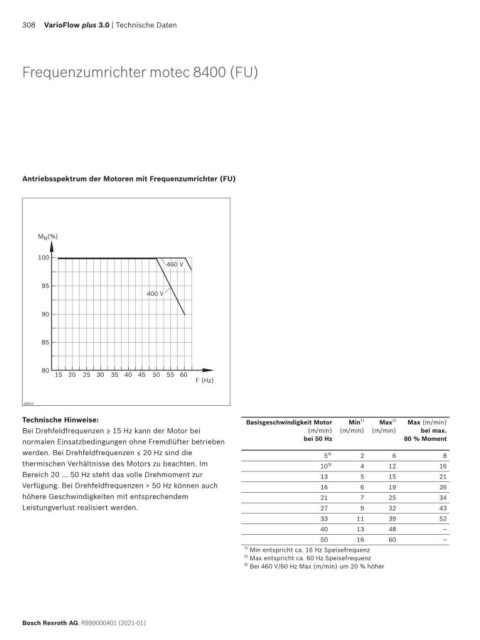

308 VarioFlow plus 3.0 | Technische Daten

Frequenzumrichter motec 8400 (FU)

Antriebsspektrum der Motoren mit Frequenzumrichter (FU)

M N (%)

100
460 V

95
400 V

90

85

80
15 20 25 30 35 40 45 50 55 60
F (Hz)

26844
Technische Hinweise: Basisgeschwindigkeit Motor Min 1) Max 2) Max (m/min)

Bei Drehfeldfrequenzen ≥ 15 Hz kann der Motor bei (m/min) (m/min) (m/min) bei max.
normalen Einsatzbedingungen ohne Fremdlüfter betrieben bei 50 Hz 80 % Moment
werden. Bei Drehfeldfrequenzen ≤ 20 Hz sind die 5 3) 2 6 8
thermischen Verhältnisse des Motors zu beachten. Im 10 3) 4 12 16
Bereich 20 … 50 Hz steht das volle Drehmoment zur 13 5 15 21
Verfügung. Bei Drehfeldfrequenzen > 50 Hz können auch 16 6 19 26
höhere Geschwindigkeiten mit entsprechendem 21 7 25 34
Leistungverlust realisiert werden. 27 9 32 43
33 11 39 52
40 13 48 –
50 16 60 –
Min entspricht ca. 16 Hz Speisefrequenz
1)
2) Max entspricht ca. 60 Hz Speisefrequenz
3) Bei 460 V/60 Hz Max (m/min) um 20 % höher
