Zubehör Frequenzumrichter (FU)

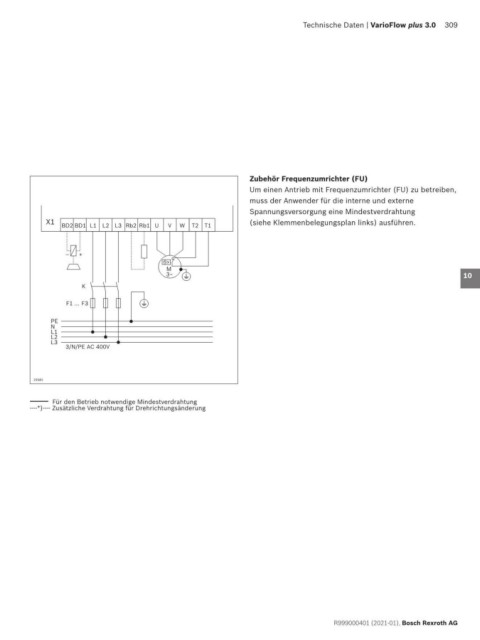

Um einen Antrieb mit Frequenzumrichter (FU) zu betreiben, 6
muss der Anwender für die interne und externe
Spannungsversorgung eine Mindestverdrahtung 7
X1 (siehe Klemmenbelegungsplan links) ausführen.
BD2 BD1 L1 L2 L3 Rb2 Rb1 U V W T2 T1
8

– + 9
>
M
3 10
K
11
F1 F3

PE 12
N
L1
L2
L3 13
3/N/PE AC 400V
14
29381
15

Für den Betrieb notwendige Mindestverdrahtung
----*)---- Zusätzliche Verdrahtung für Drehrichtungsänderung 16
Basisgeschwindigkeit Motor Min 1) Max 2) Max (m/min)

(m/min) (m/min) (m/min) bei max. 17
bei 50 Hz 80 % Moment
5 3) 2 6 8 18
10 3) 4 12 16
13 5 15 21 19
16 6 19 26
21 7 25 34 20
27 9 32 43
33 11 39 52 21
40 13 48 –
50 16 60 –
Min entspricht ca. 16 Hz Speisefrequenz
1) 22
2) Max entspricht ca. 60 Hz Speisefrequenz
3) Bei 460 V/60 Hz Max (m/min) um 20 % höher 23
