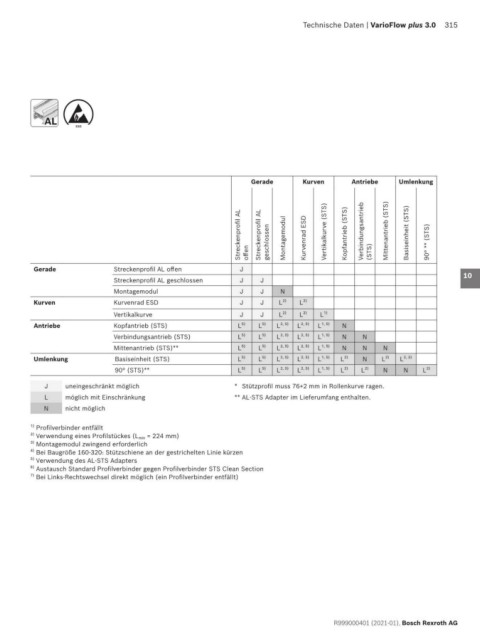

Technische Daten | VarioFlow plus 3.0 315

1

2

AL 3
AL
ESD
4

5

Gerade Kurven Antriebe Umlenkung 6

Streckenprofil AL Streckenprofil AL geschlossen Montagemodul Kurvenrad ESD Vertikalkurve (STS) Kopfantrieb (STS) Verbindungsantrieb Mittenantrieb (STS) Basiseinheit (STS) 90° ** (STS) 7

8

Gerade Streckenprofil AL offen J offen (STS) 9
Streckenprofil AL geschlossen J J 10
Montage modul J J N
Kurven Kurvenrad ESD J J L 2) L 2) 11
Vertikalkurve J J L 2) L 2) L 1)
Antriebe Kopfantrieb (STS) L 5) L 5) L 2, 5) L 2, 5) L 1, 5) N 12
Verbindungsantrieb (STS) L 5) L 5) L 2, 5) L 2, 5) L 1, 5) N N
Mittenantrieb (STS)** L 5) L 5) L 2, 5) L 2, 5) L 1, 5) N N N 13
Umlenkung Basiseinheit (STS) L 5) L 5) L 2, 5) L 2, 5) L 1, 5) L 2) N L 2) L 2, 3)
90° (STS)** L 5) L 5) L 2, 5) L 2, 5) L 1, 5) L 2) L 2) N N L 2) 14
J uneingeschränkt möglich ** Stützprofil muss 76+2 mm in Rollenkurve ragen. 15
L möglich mit Einschränkung ** AL-STS Adapter im Lieferumfang enthalten.
N nicht möglich 16

1) Profilverbinder entfällt
2) Verwendung eines Profilstückes (L min = 224 mm) 17
Montagemodul zwingend erforderlich
3)
Bei Baugröße 160-320: Stützschiene an der gestrichelten Linie kürzen 18
4)
5) Verwendung des AL-STS Adapters
6) Austausch Standard Profilverbinder gegen Profilverbinder STS Clean Section
7) Bei Links-Rechtswechsel direkt möglich (ein Profilverbinder entfällt) 19

20

21

22

23

24
