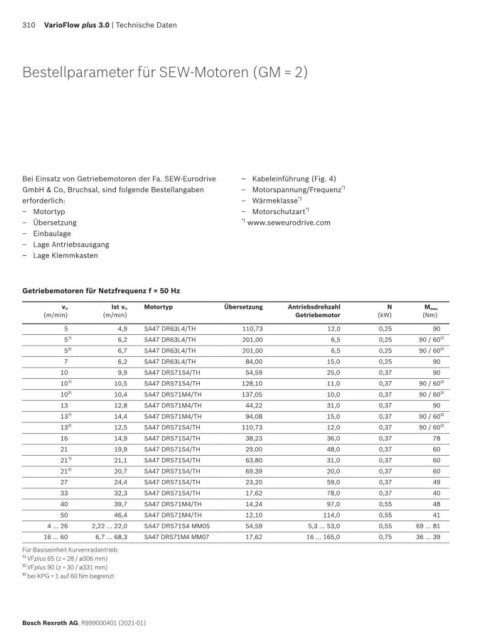

310 VarioFlow plus 3.0 | Technische Daten

Bestellparameter für SEW-Motoren (GM = 2)

Bei Einsatz von Getriebemotoren der Fa. SEW-Eurodrive – Kabeleinführung (Fig. 4)
GmbH & Co, Bruchsal, sind folgende Bestellangaben – Motorspannung/Frequenz *)
erforderlich: – Wärmeklasse *)
– Motortyp – Motorschutzart *)
– Übersetzung *) www.seweurodrive.com
– Einbaulage
– Lage Antriebsausgang
– Lage Klemmkasten

Getriebemotoren für Netzfrequenz f = 50 Hz

v N Ist v N Motortyp Übersetzung Antriebsdrehzahl N M max
(m/min) (m/min) Getriebemotor (kW) (Nm)
5 4,9 SA47 DR63L4/TH 110,73 12,0 0,25 90
5 1) 6,2 SA47 DR63L4/TH 201,00 6,5 0,25 90 / 60 3)
5 2) 6,7 SA47 DR63L4/TH 201,00 6,5 0,25 90 / 60 3)
7 6,2 SA47 DR63L4/TH 84,00 15,0 0,25 90
10 9,9 SA47 DRS71S4/TH 54,59 25,0 0,37 90
10 1) 10,5 SA47 DRS71S4/TH 128,10 11,0 0,37 90 / 60 3)
10 2) 10,4 SA47 DRS71M4/TH 137,05 10,0 0,37 90 / 60 3)
13 12,8 SA47 DRS71M4/TH 44,22 31,0 0,37 90
13 1) 14,4 SA47 DRS71M4/TH 94,08 15,0 0,37 90 / 60 3)
13 2) 12,5 SA47 DRS71S4/TH 110,73 12,0 0,37 90 / 60 3)
16 14,9 SA47 DRS71S4/TH 38,23 36,0 0,37 78
21 19,9 SA47 DRS71S4/TH 29,00 48,0 0,37 60
21 1) 21,1 SA47 DRS71S4/TH 63,80 31,0 0,37 60
21 2) 20,7 SA47 DRS71S4/TH 69,39 20,0 0,37 60
27 24,4 SA47 DRS71S4/TH 23,20 59,0 0,37 49
33 32,3 SA47 DRS71S4/TH 17,62 78,0 0,37 40
40 39,7 SA47 DRS71M4/TH 14,24 97,0 0,55 48
50 46,4 SA47 DRS71M4/TH 12,10 114,0 0,55 41
4 … 26 2,22 … 22,0 SA47 DRS71S4 MM05 54,59 5,3 … 53,0 0,55 69 … 81
16 … 60 6,7 … 68,3 SA47 DRS71M4 MM07 17,62 16 … 165,0 0,75 36 … 39

Für Basiseinheit Kurvenradantrieb:
1) VFplus 65 (z = 28 / ø306 mm)
2) VFplus 90 (z = 30 / ø331 mm)
3) bei KPG = 1 auf 60 Nm begrenzt

Bosch Rexroth AG, R999000401 (2021-01)
