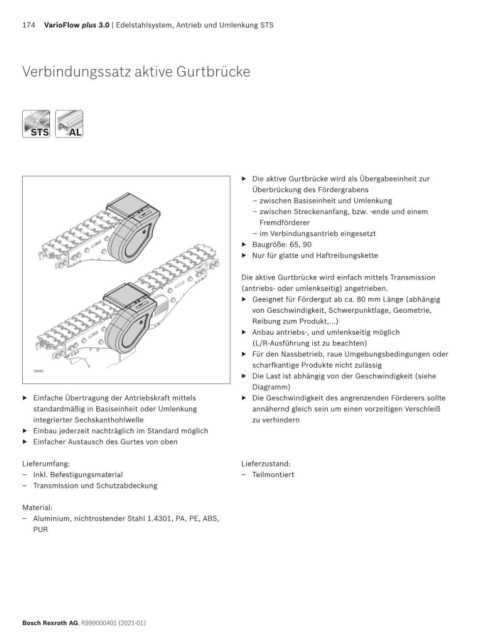

174 VarioFlow plus 3.0 | Edelstahlsystem, Antrieb und Umlenkung STS
Verbindungssatz aktive Gurtbrücke
STS AL
STS
AL
▶ Die aktive Gurtbrücke wird als Übergabeeinheit zur
Überbrückung des Fördergrabens
– zwischen Basiseinheit und Umlenkung
– zwischen Streckenanfang, bzw. -ende und einem
Fremdförderer
– im Verbindungsantrieb eingesetzt
▶ Baugröße: 65, 90
▶ Nur für glatte und Haftreibungskette
Die aktive Gurtbrücke wird einfach mittels Transmission
(antriebs- oder umlenkseitig) angetrieben.
▶ Geeignet für Fördergut ab ca. 80 mm Länge (abhängig
von Geschwindigkeit, Schwerpunktlage, Geometrie,
Reibung zum Produkt,…)
▶ Anbau antriebs-, und umlenkseitig möglich
(L/R-Ausführung ist zu beachten)
▶ Für den Nassbetrieb, raue Umgebungsbedingungen oder
scharfkantige Produkte nicht zulässig
38400
▶ Die Last ist abhängig von der Geschwindigkeit (siehe
Diagramm)
▶ Einfache Übertragung der Antriebskraft mittels ▶ Die Geschwindigkeit des angrenzenden Förderers sollte
standardmäßig in Basiseinheit oder Umlenkung annähernd gleich sein um einen vorzeitigen Verschleiß
integrierter Sechskanthohlwelle zu verhindern
▶ Einbau jederzeit nachträglich im Standard möglich
▶ Einfacher Austausch des Gurtes von oben
Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial – Teilmontiert
– Transmission und Schutzabdeckung
Material:
– Aluminium, nichtrostender Stahl 1.4301, PA, PE, ABS,
PUR
