Edelstahlsystem, Antrieb und Umlenkung STS | VarioFlow plus 3.0 179

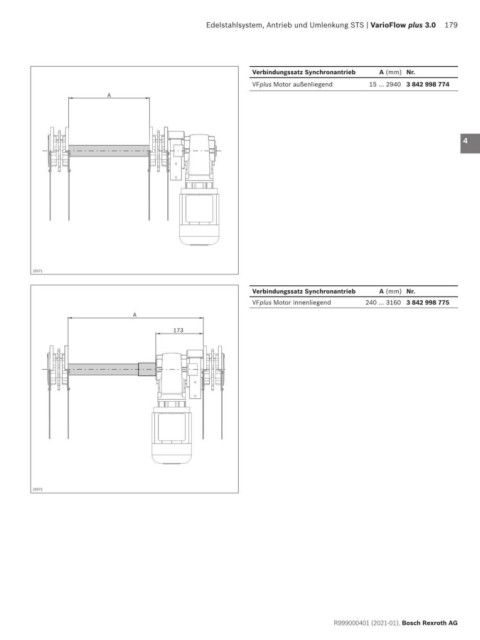

Verbindungssatz Synchronantrieb A (mm) Nr. 1
VFplus Motor außenliegend 15 … 2940 3 842 998 774
2

3

4

5

6

7

8

9

10
Verbindungssatz Synchronantrieb A (mm) Nr.
VFplus Motor innenliegend 240 … 3160 3 842 998 775 11

12

13

14

15

16

17

18

19

20

21

22

23

24

R999000401 (2021-01), Bosch Rexroth AG
