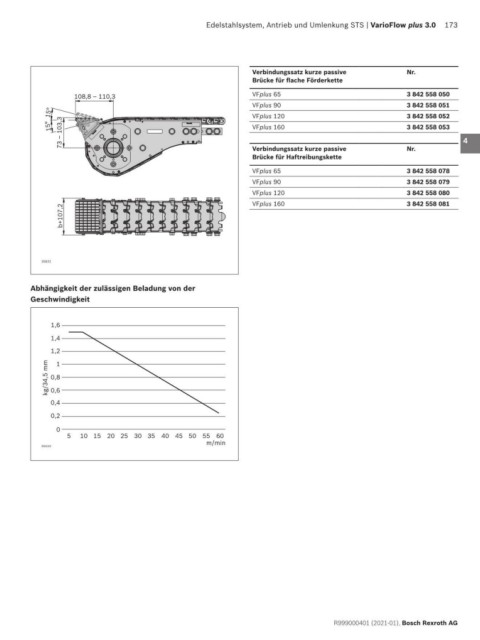

Page 173 - VarioFlow plus 3.0

Edelstahlsystem, Antrieb und Umlenkung STS | VarioFlow plus 3.0 173

Verbindungssatz kurze passive Nr. 1
Brücke für flache Förderkette
108,8 – 110,3 VFplus 65 3 842 558 050 2
VFplus 90 3 842 558 051
15° VFplus 120 3 842 558 052 3
73 – 103,3 4
15° VFplus 160 3 842 558 053

Verbindungssatz kurze passive
Brücke für Haftreibungskette Nr.
5
VFplus 65 3 842 558 078
VFplus 90 3 842 558 079 6
VFplus 120 3 842 558 080
VFplus 160 3 842 558 081 7
b+107,2

8

9
35631
10
Abhängigkeit der zulässigen Beladung von der
Geschwindigkeit 11

12
1,6
1,4
13
1,2
kg/34,5 mm 0,8 1 14

15
0,6
0,4
16
0,2
0 17
5 10 15 20 25 30 35 40 45 50 55 60
m/min
35633
18

19

20

21

22

23

24
