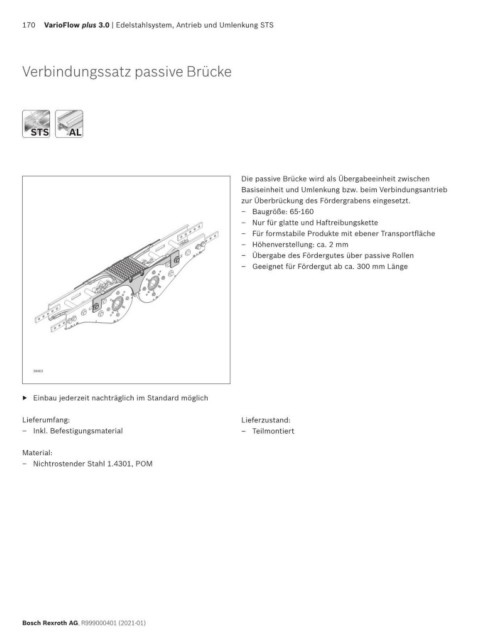

170 VarioFlow plus 3.0 | Edelstahlsystem, Antrieb und Umlenkung STS
Verbindungssatz passive Brücke
STS
STS AL
AL
Die passive Brücke wird als Übergabeeinheit zwischen
Basiseinheit und Umlenkung bzw. beim Verbindungsantrieb
zur Überbrückung des Fördergrabens eingesetzt.
– Baugröße: 65-160
– Nur für glatte und Haftreibungskette
– Für formstabile Produkte mit ebener Transportfläche
– Höhenverstellung: ca. 2 mm
– Übergabe des Fördergutes über passive Rollen
– Geeignet für Fördergut ab ca. 300 mm Länge
38463
▶ Einbau jederzeit nachträglich im Standard möglich
Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial – Teilmontiert
Material:
– Nichtrostender Stahl 1.4301, POM
Bosch Rexroth AG, R999000401 (2021-01)
