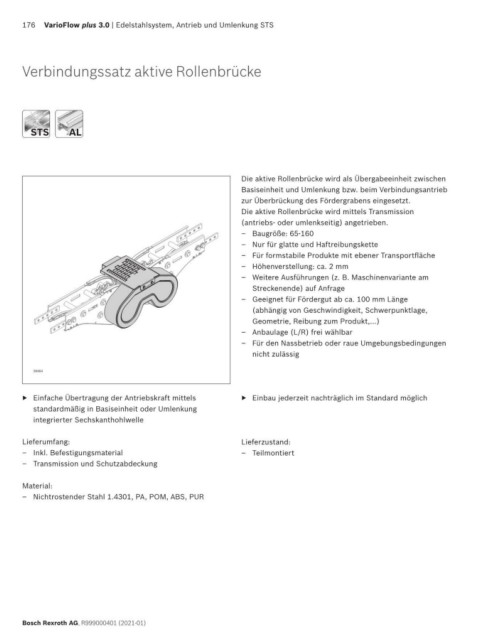

Page 176 - VarioFlow plus 3.0

176 VarioFlow plus 3.0 | Edelstahlsystem, Antrieb und Umlenkung STS

Verbindungssatz aktive Rollenbrücke

STS
STS AL
AL

Die aktive Rollenbrücke wird als Übergabeeinheit zwischen
Basiseinheit und Umlenkung bzw. beim Verbindungsantrieb
zur Überbrückung des Fördergrabens eingesetzt.
Die aktive Rollenbrücke wird mittels Transmission
(antriebs- oder umlenkseitig) angetrieben.
– Baugröße: 65-160
– Nur für glatte und Haftreibungskette
– Für formstabile Produkte mit ebener Transportfläche
– Höhenverstellung: ca. 2 mm
– Weitere Ausführungen (z. B. Maschinenvariante am
Streckenende) auf Anfrage
– Geeignet für Fördergut ab ca. 100 mm Länge
(abhängig von Geschwindigkeit, Schwerpunktlage,
Geometrie, Reibung zum Produkt,…)
– Anbaulage (L/R) frei wählbar
– Für den Nassbetrieb oder raue Umgebungsbedingungen
nicht zulässig

38464

▶ Einfache Übertragung der Antriebskraft mittels ▶ Einbau jederzeit nachträglich im Standard möglich
standardmäßig in Basiseinheit oder Umlenkung
integrierter Sechskanthohlwelle

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial – Teilmontiert
– Transmission und Schutzabdeckung

Material:
– Nichtrostender Stahl 1.4301, PA, POM, ABS, PUR

Bosch Rexroth AG, R999000401 (2021-01)
