166 VarioFlow plus 3.0 | Edelstahlsystem, Antrieb und Umlenkung STS

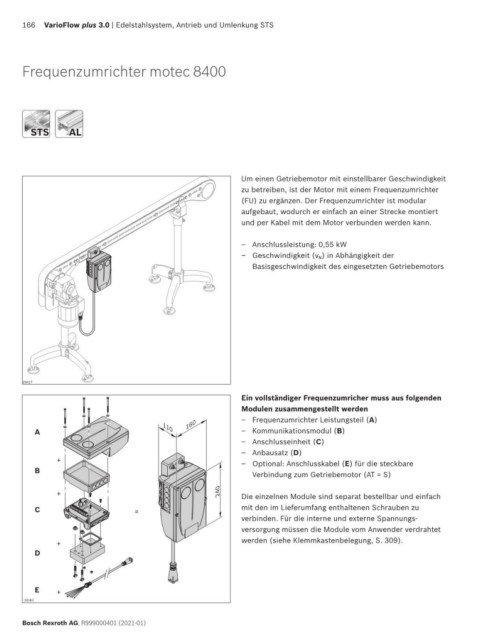

Frequenzumrichter motec 8400

STS
AL
STS AL

Um einen Getriebemotor mit einstellbarer Geschwindigkeit
zu betreiben, ist der Motor mit einem Frequenzumrichter
(FU) zu ergänzen. Der Frequenzumrichter ist modular
aufgebaut, wodurch er einfach an einer Strecke montiert
und per Kabel mit dem Motor verbunden werden kann.

– Anschlussleistung: 0,55 kW
– Geschwindigkeit (v N ) in Abhängigkeit der
Basisgeschwindigkeit des eingesetzten Getriebemotors

29427
Ein vollständiger Frequenzumricher muss aus folgenden
Modulen zusammengestellt werden

160 – Frequenzumrichter Leistungsteil (A)
110
A – Kommunikationsmodul (B)
– Anschlusseinheit (C)
– Anbausatz (D)
+ – Optional: Anschlusskabel (E) für die steckbare
B Verbindung zum Getriebemotor (AT = S)

+ 240 Die einzelnen Module sind separat bestellbar und einfach
C = mit den im Lieferumfang enthaltenen Schrauben zu
verbinden. Für die interne und externe Spannungs-
versorgung müssen die Module vom Anwender verdrahtet

+ werden (siehe Klemmkastenbelegung, S. 309).
D

E +
29383
