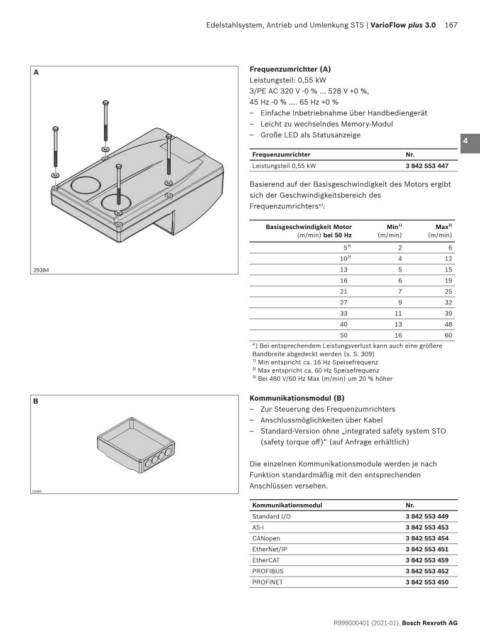

Edelstahlsystem, Antrieb und Umlenkung STS | VarioFlow plus 3.0 167

A Frequenzumrichter (A) 1
Leistungsteil: 0,55 kW
3/PE AC 320 V -0 % ... 528 V +0 %, 2
45 Hz -0 % .... 65 Hz +0 %
– Einfache Inbetriebnahme über Handbediengerät 3
– Leicht zu wechselndes Memory-Modul
– Große LED als Statusanzeige
4
Frequenzumrichter Nr.
Leistungsteil 0,55 kW 3 842 553 447 5

Basierend auf der Basisgeschwindigkeit des Motors ergibt 6
sich der Geschwindigkeitsbereich des
Frequenzumrichters* : ) 7

Basisgeschwindigkeit Motor Min Max 8
1)
2)
(m/min) bei 50 Hz (m/min) (m/min)
29384
5 3) 2 6
10 3) 4 12 9
29384 13 5 15 10
16 6 19
21 7 25
27 9 32 11
33 11 39
40 13 48 12
50 16 60
*) Bei entsprechendem Leistungsverlust kann auch eine größere 13
Bandbreite abgedeckt werden (s. S. 309)
Min entspricht ca. 16 Hz Speisefrequenz 14
1)
2) Max entspricht ca. 60 Hz Speisefrequenz
3) Bei 460 V/60 Hz Max (m/min) um 20 % höher
15
B Kommunikationsmodul (B)
– Zur Steuerung des Frequenzumrichters 16
– Anschlussmöglichkeiten über Kabel
– Standard-Version ohne „integrated safety system STO 17
(safety torque off)“ (auf Anfrage erhältlich)
18
Die einzelnen Kommunikationsmodule werden je nach
Funktion standardmäßig mit den entsprechenden 19
Anschlüssen versehen.
29385
20
Kommunikationsmodul Nr.
Standard I/O 3 842 553 449
AS-i 3 842 553 453 21
CANopen 3 842 553 454
EtherNet/IP 3 842 553 451 22
EtherCAT 3 842 553 459
PROFIBUS 3 842 553 452 23
PROFINET 3 842 553 450
24

R999000401 (2021-01), Bosch Rexroth AG
