Edelstahlsystem, Antrieb und Umlenkung STS | VarioFlow plus 3.0 157

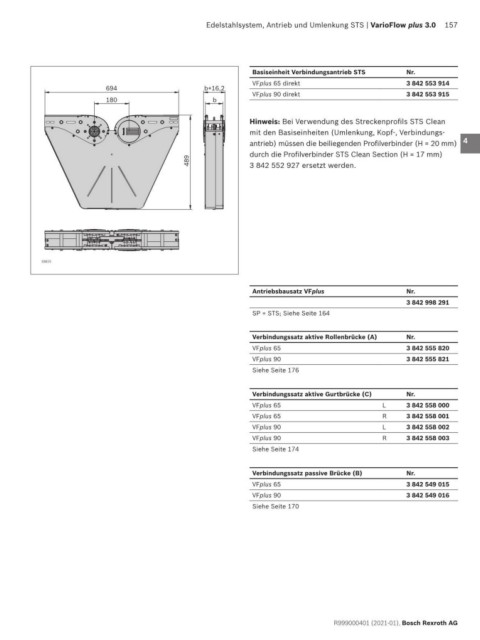

Basiseinheit Verbindungsantrieb STS Nr. 1
VFplus 65 direkt 3 842 553 914
694 b+16,2
VFplus 90 direkt 3 842 553 915 2
180 b

Hinweis: Bei Verwendung des Streckenprofils STS Clean 3
mit den Basiseinheiten (Umlenkung, Kopf-, Verbindungs-
antrieb) müssen die beiliegenden Profilverbinder (H = 20 mm) 4
durch die Profilverbinder STS Clean Section (H = 17 mm)
489 3 842 552 927 ersetzt werden. 5

6

7

8

9
33615
10
Antriebsbausatz VFplus Nr.
3 842 998 291 11
SP = STS; Siehe Seite 164
12

Verbindungssatz aktive Rollenbrücke (A) Nr.
VFplus 65 3 842 555 820 13
VFplus 90 3 842 555 821
Siehe Seite 176 14
15
Verbindungssatz aktive Gurtbrücke (C) Nr.
VFplus 65 L 3 842 558 000 16
VFplus 65 R 3 842 558 001
VFplus 90 L 3 842 558 002 17
VFplus 90 R 3 842 558 003
Siehe Seite 174
18

Verbindungssatz passive Brücke (B) Nr. 19
VFplus 65 3 842 549 015
VFplus 90 3 842 549 016 20
Siehe Seite 170
21

22

23

24

R999000401 (2021-01), Bosch Rexroth AG
