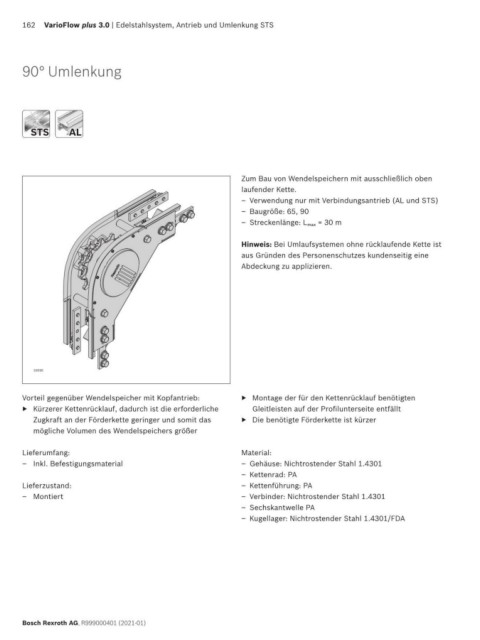

Page 162 - VarioFlow plus 3.0

162 VarioFlow plus 3.0 | Edelstahlsystem, Antrieb und Umlenkung STS

90° Umlenkung

STS AL
AL
STS

Zum Bau von Wendelspeichern mit ausschließlich oben
laufender Kette.
– Verwendung nur mit Verbindungsantrieb (AL und STS)
– Baugröße: 65, 90
– Streckenlänge: L max = 30 m

Hinweis: Bei Umlaufsystemen ohne rücklaufende Kette ist
aus Gründen des Personenschutzes kundenseitig eine
Abdeckung zu applizieren.

33595

Vorteil gegenüber Wendelspeicher mit Kopfantrieb: ▶ Montage der für den Kettenrücklauf benötigten
▶ Kürzerer Kettenrücklauf, dadurch ist die erforderliche Gleitleisten auf der Profilunterseite entfällt
Zugkraft an der Förderkette geringer und somit das ▶ Die benötigte Förderkette ist kürzer
mögliche Volumen des Wendelspeichers größer

Lieferumfang: Material:
– Inkl. Befestigungsmaterial – Gehäuse: Nichtrostender Stahl 1.4301
– Kettenrad: PA
Lieferzustand: – Kettenführung: PA
– Montiert – Verbinder: Nichtrostender Stahl 1.4301
– Sechskantwelle PA
– Kugellager: Nichtrostender Stahl 1.4301/FDA

Bosch Rexroth AG, R999000401 (2021-01)
