Edelstahlsystem, Antrieb und Umlenkung STS | VarioFlow plus 3.0 153

1

2

3

4

5

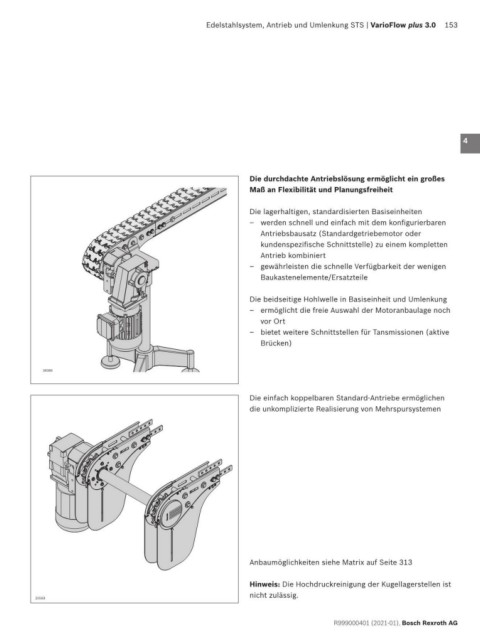

Die durchdachte Antriebslösung ermöglicht ein großes
Maß an Flexibilität und Planungsfreiheit 6

Die lagerhaltigen, standardisierten Basiseinheiten 7
– werden schnell und einfach mit dem konfigurierbaren
Antriebsbausatz (Standardgetriebemotor oder 8
kundenspezifische Schnittstelle) zu einem kompletten
Antrieb kombiniert 9
– gewährleisten die schnelle Verfügbarkeit der wenigen
Baukastenelemente/Ersatzteile 10

Die beidseitige Hohlwelle in Basiseinheit und Umlenkung 11
– ermöglicht die freie Auswahl der Motoranbaulage noch
vor Ort 12
– bietet weitere Schnittstellen für Tansmissionen (aktive
Brücken) 13

14
38389
15
Die einfach koppelbaren Standard-Antriebe ermöglichen
die unkomplizierte Realisierung von Mehrspursystemen 16

17

18

19

20

21

22
Anbaumöglichkeiten siehe Matrix auf Seite 313
23

Hinweis: Die Hochdruckreinigung der Kugellagerstellen ist
nicht zulässig. 24
25569

R999000401 (2021-01), Bosch Rexroth AG
