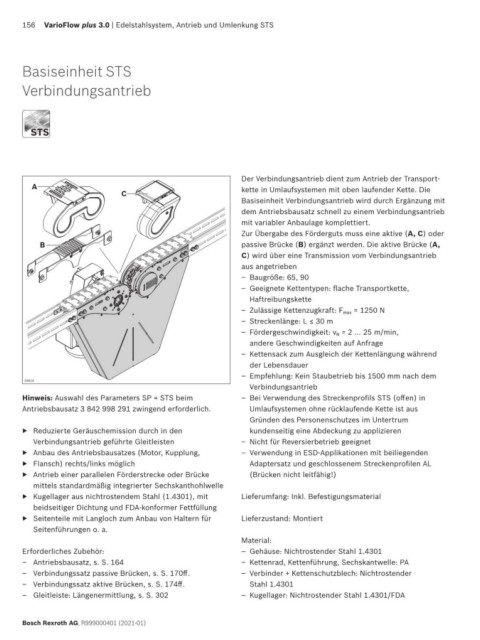

156 VarioFlow plus 3.0 | Edelstahlsystem, Antrieb und Umlenkung STS

Basiseinheit STS

Verbindungsantrieb

STS
STS

Der Verbindungsantrieb dient zum Antrieb der Transport-
A kette in Umlaufsystemen mit oben laufender Kette. Die
C
Basiseinheit Verbindungsantrieb wird durch Ergänzung mit
dem Antriebsbausatz schnell zu einem Verbindungsantrieb
mit variabler Anbaulage komplettiert.
Zur Übergabe des Förderguts muss eine aktive (A, C) oder
B passive Brücke (B) ergänzt werden. Die aktive Brücke (A,
C) wird über eine Transmission vom Verbindungsantrieb
aus angetrieben
– Baugröße: 65, 90
– Geeignete Kettentypen: flache Transportkette,
Haftreibungskette
– Zulässige Kettenzugkraft: F max = 1250 N
– Streckenlänge: L ≤ 30 m
– Fördergeschwindigkeit: v N = 2 … 25 m/min,
andere Geschwindigkeiten auf Anfrage
– Kettensack zum Ausgleich der Kettenlängung während
der Lebensdauer
– Empfehlung: Kein Staubetrieb bis 1500 mm nach dem
33614
Verbindungsantrieb
Hinweis: Auswahl des Parameters SP = STS beim – Bei Verwendung des Streckenprofils STS (offen) in
Antriebsbausatz 3 842 998 291 zwingend erforderlich. Umlaufsystemen ohne rücklaufende Kette ist aus
Gründen des Personenschutzes im Untertrum
▶ Reduzierte Geräuschemission durch in den kundenseitig eine Abdeckung zu applizieren
Verbindungsantrieb geführte Gleitleisten – Nicht für Reversierbetrieb geeignet
▶ Anbau des Antriebsbausatzes (Motor, Kupplung, – Verwendung in ESD-Applikationen mit beiliegenden
▶ Flansch) rechts/links möglich Adaptersatz und geschlossenem Streckenprofilen AL
▶ Antrieb einer parallelen Förderstrecke oder Brücke (Brücken nicht leitfähig!)
mittels standardmäßig integrierter Sechskanthohlwelle
▶ Kugellager aus nichtrostendem Stahl (1.4301), mit Lieferumfang: Inkl. Befestigungsmaterial
beidseitiger Dichtung und FDA-konformer Fettfüllung
▶ Seitenteile mit Langloch zum Anbau von Haltern für Lieferzustand: Montiert
Seitenführungen o. a.
Material:
Erforderliches Zubehör: – Gehäuse: Nichtrostender Stahl 1.4301
– Antriebsbausatz, s. S. 164 – Kettenrad, Kettenführung, Sechskantwelle: PA
– Verbindungssatz passive Brücken, s. S. 170ff. – Verbinder + Kettenschutzblech: Nichtrostender
– Verbindungssatz aktive Brücken, s. S. 174ff. Stahl 1.4301
– Gleitleiste: Längenermittlung, s. S. 302 – Kugellager: Nichtrostender Stahl 1.4301/FDA

Bosch Rexroth AG, R999000401 (2021-01)
