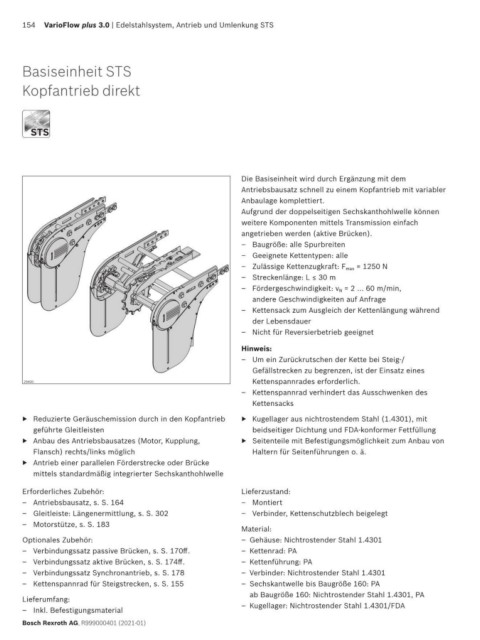

154 VarioFlow plus 3.0 | Edelstahlsystem, Antrieb und Umlenkung STS
Basiseinheit STS
Kopfantrieb direkt
STS
STS
Die Basiseinheit wird durch Ergänzung mit dem
Antriebsbausatz schnell zu einem Kopfantrieb mit variabler
Anbaulage komplettiert.
Aufgrund der doppelseitigen Sechskanthohlwelle können
weitere Komponenten mittels Transmission einfach
angetrieben werden (aktive Brücken).
– Baugröße: alle Spurbreiten
– Geeignete Kettentypen: alle
– Zulässige Kettenzugkraft: F max = 1250 N
– Streckenlänge: L ≤ 30 m
– Fördergeschwindigkeit: v N = 2 … 60 m/min,
andere Geschwindigkeiten auf Anfrage
– Kettensack zum Ausgleich der Kettenlängung während
der Lebensdauer
– Nicht für Reversierbetrieb geeignet
Hinweis:
– Um ein Zurückrutschen der Kette bei Steig-/
Gefällstrecken zu begrenzen, ist der Einsatz eines
29400 Kettenspannrades erforderlich.
– Kettenspannrad verhindert das Ausschwenken des
Kettensacks
▶ Reduzierte Geräuschemission durch in den Kopfantrieb ▶ Kugellager aus nichtrostendem Stahl (1.4301), mit
geführte Gleitleisten beidseitiger Dichtung und FDA-konformer Fettfüllung
▶ Anbau des Antriebsbausatzes (Motor, Kupplung, ▶ Seitenteile mit Befestigungsmöglichkeit zum Anbau von
Flansch) rechts/links möglich Haltern für Seitenführungen o. ä.
▶ Antrieb einer parallelen Förderstrecke oder Brücke
mittels standardmäßig integrierter Sechskanthohlwelle
Erforderliches Zubehör: Lieferzustand:
– Antriebsbausatz, s. S. 164 – Montiert
– Gleitleiste: Längenermittlung, s. S. 302 – Verbinder, Kettenschutzblech beigelegt
– Motorstütze, s. S. 183 Material:
Optionales Zubehör: – Gehäuse: Nichtrostender Stahl 1.4301
– Verbindungssatz passive Brücken, s. S. 170ff. – Kettenrad: PA
– Verbindungssatz aktive Brücken, s. S. 174ff. – Kettenführung: PA
– Verbindungssatz Synchronantrieb, s. S. 178 – Verbinder: Nichtrostender Stahl 1.4301
– Kettenspannrad für Steigstrecken, s. S. 155 – Sechskantwelle bis Baugröße 160: PA
ab Baugröße 160: Nichtrostender Stahl 1.4301, PA
Lieferumfang:
– Inkl. Befestigungsmaterial – Kugellager: Nichtrostender Stahl 1.4301/FDA
Bosch Rexroth AG, R999000401 (2021-01)
