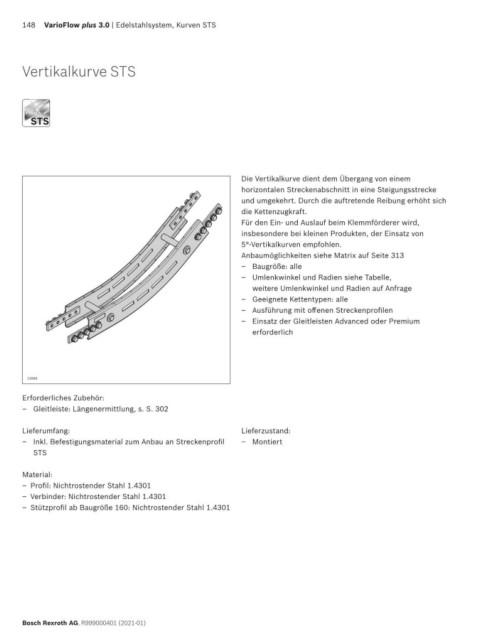

148 VarioFlow plus 3.0 | Edelstahlsystem, Kurven STS

Vertikalkurve STS

STS
STS

Die Vertikalkurve dient dem Übergang von einem
horizontalen Streckenabschnitt in eine Steigungsstrecke
und umgekehrt. Durch die auftretende Reibung erhöht sich
die Kettenzugkraft.
Für den Ein- und Auslauf beim Klemmförderer wird,
insbesondere bei kleinen Produkten, der Einsatz von
5°-Vertikalkurven empfohlen.
Anbaumöglichkeiten siehe Matrix auf Seite 313
– Baugröße: alle
– Umlenkwinkel und Radien siehe Tabelle,
weitere Umlenkwinkel und Radien auf Anfrage
– Geeignete Kettentypen: alle
– Ausführung mit offenen Streckenprofilen
– Einsatz der Gleitleisten Advanced oder Premium
erforderlich

23999

Erforderliches Zubehör:
– Gleitleiste: Längenermittlung, s. S. 302

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial zum Anbau an Streckenprofil – Montiert
STS

Material:
– Profil: Nichtrostender Stahl 1.4301
– Verbinder: Nichtrostender Stahl 1.4301
– Stützprofil ab Baugröße 160: Nichtrostender Stahl 1.4301

Bosch Rexroth AG, R999000401 (2021-01)
