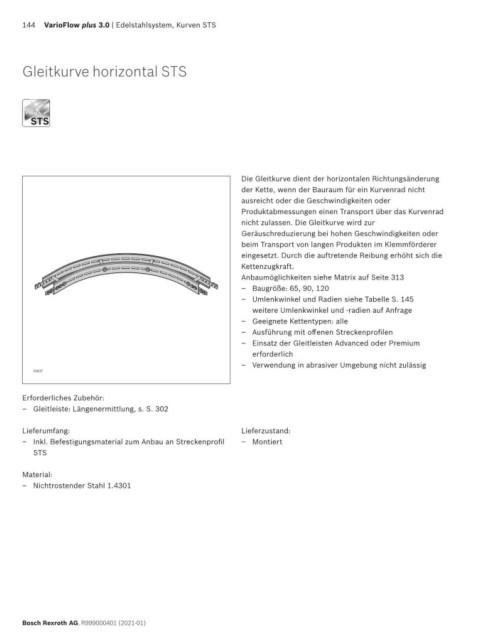

Page 144 - VarioFlow plus 3.0

144 VarioFlow plus 3.0 | Edelstahlsystem, Kurven STS

Gleitkurve horizontal STS

STS
STS

Die Gleitkurve dient der horizontalen Richtungsänderung
der Kette, wenn der Bauraum für ein Kurvenrad nicht
ausreicht oder die Geschwindigkeiten oder
Produktabmessungen einen Transport über das Kurvenrad
nicht zulassen. Die Gleitkurve wird zur
Geräuschreduzierung bei hohen Geschwindigkeiten oder
beim Transport von langen Produkten im Klemmförderer
eingesetzt. Durch die auftretende Reibung erhöht sich die
Kettenzugkraft.
Anbaumöglichkeiten siehe Matrix auf Seite 313
– Baugröße: 65, 90, 120
– Umlenkwinkel und Radien siehe Tabelle S. 145
weitere Umlenkwinkel und -radien auf Anfrage
– Geeignete Kettentypen: alle
– Ausführung mit offenen Streckenprofilen
– Einsatz der Gleitleisten Advanced oder Premium
erforderlich
– Verwendung in abrasiver Umgebung nicht zulässig
35637

Erforderliches Zubehör:
– Gleitleiste: Längenermittlung, s. S. 302

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial zum Anbau an Streckenprofil – Montiert
STS

Material:
– Nichtrostender Stahl 1.4301

Bosch Rexroth AG, R999000401 (2021-01)
