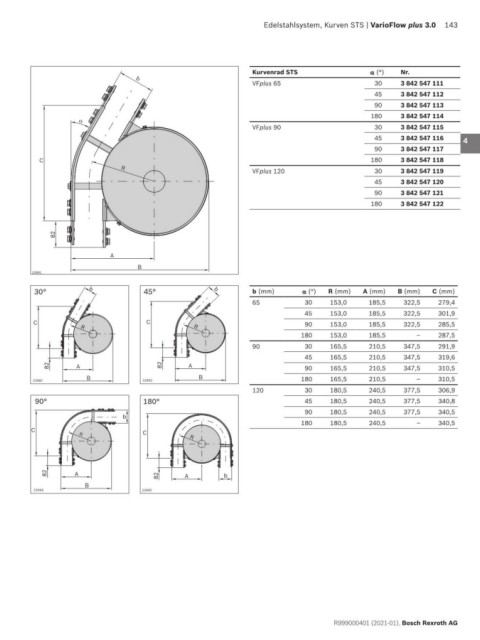

Edelstahlsystem, Kurven STS | VarioFlow plus 3.0 143

Kurvenrad STS α (°) Nr. 1
b
VFplus 65 30 3 842 547 111
45 3 842 547 112 2
90 3 842 547 113
180 3 842 547 114 3
VFplus 90 30 3 842 547 115
45 3 842 547 116 4
90 3 842 547 117
C 180 3 842 547 118 5
R
VFplus 120 30 3 842 547 119
45 3 842 547 120 6
90 3 842 547 121
180 3 842 547 122
7

8
82

A 9
B
23991
10
30° b 45° b b (mm) α (°) R (mm) A (mm) B (mm) C (mm)
65 30 153,0 185,5 322,5 279,4 11
45 153,0 185,5 322,5 301,9
C C 90 153,0 185,5 322,5 285,5 12
R R
180 153,0 185,5 ‒ 287,5
90 30 165,5 210,5 347,5 291,9 13
45 165,5 210,5 347,5 319,6
82 A 82 A 90 165,5 210,5 347,5 310,5 14
B B 180 165,5 210,5 ‒ 310,5
23992 23993
120 30 180,5 240,5 377,5 306,9 15
90° 180° 45 180,5 240,5 377,5 340,8
90 180,5 240,5 377,5 340,5 16
b
180 180,5 240,5 ‒ 340,5
C 17
R C
R
18

82 A 82 A b 19
B
23994 23995
20

21

22

23

24
