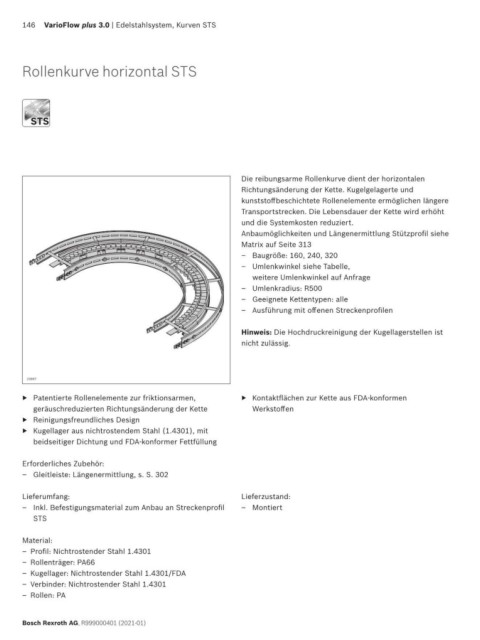

146 VarioFlow plus 3.0 | Edelstahlsystem, Kurven STS

Rollenkurve horizontal STS

STS
STS

Die reibungsarme Rollenkurve dient der horizontalen
Richtungsänderung der Kette. Kugelgelagerte und
kunststoffbeschichtete Rollenelemente ermöglichen längere
Transportstrecken. Die Lebensdauer der Kette wird erhöht
und die Systemkosten reduziert.
Anbaumöglichkeiten und Längenermittlung Stützprofil siehe
Matrix auf Seite 313
– Baugröße: 160, 240, 320
– Umlenkwinkel siehe Tabelle,
weitere Umlenkwinkel auf Anfrage
– Umlenkradius: R500
– Geeignete Kettentypen: alle
– Ausführung mit offenen Streckenprofilen

Hinweis: Die Hochdruckreinigung der Kugellagerstellen ist
nicht zulässig.

▶ Patentierte Rollenelemente zur friktionsarmen, ▶ Kontaktflächen zur Kette aus FDA-konformen
geräuschreduzierten Richtungsänderung der Kette Werkstoffen
▶ Reinigungsfreundliches Design
▶ Kugellager aus nichtrostendem Stahl (1.4301), mit
beidseitiger Dichtung und FDA-konformer Fettfüllung

Erforderliches Zubehör:
– Gleitleiste: Längenermittlung, s. S. 302

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial zum Anbau an Streckenprofil – Montiert
STS

Material:
– Profil: Nichtrostender Stahl 1.4301
– Rollenträger: PA66
– Kugellager: Nichtrostender Stahl 1.4301/FDA
– Verbinder: Nichtrostender Stahl 1.4301
– Rollen: PA

Bosch Rexroth AG, R999000401 (2021-01)
