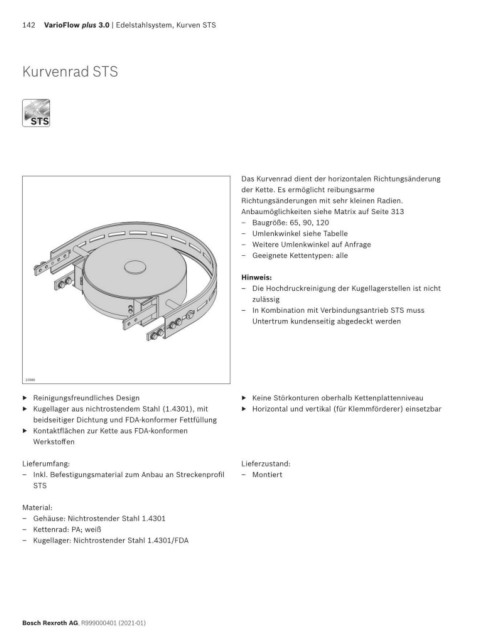

142 VarioFlow plus 3.0 | Edelstahlsystem, Kurven STS

Kurvenrad STS

STS
STS

Das Kurvenrad dient der horizontalen Richtungsänderung
der Kette. Es ermöglicht reibungsarme
Richtungsänderungen mit sehr kleinen Radien.
Anbaumöglichkeiten siehe Matrix auf Seite 313
– Baugröße: 65, 90, 120
– Umlenkwinkel siehe Tabelle
– Weitere Umlenkwinkel auf Anfrage
– Geeignete Kettentypen: alle

Hinweis:
– Die Hochdruckreinigung der Kugellagerstellen ist nicht
zulässig
– In Kombination mit Verbindungsantrieb STS muss
Untertrum kundenseitig abgedeckt werden

▶ Reinigungsfreundliches Design ▶ Keine Störkonturen oberhalb Kettenplattenniveau
▶ Kugellager aus nichtrostendem Stahl (1.4301), mit ▶ Horizontal und vertikal (für Klemmförderer) einsetzbar
beidseitiger Dichtung und FDA-konformer Fettfüllung
▶ Kontaktflächen zur Kette aus FDA-konformen
Werkstoffen

Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial zum Anbau an Streckenprofil – Montiert
STS

Material:
– Gehäuse: Nichtrostender Stahl 1.4301
– Kettenrad: PA; weiß
– Kugellager: Nichtrostender Stahl 1.4301/FDA

Bosch Rexroth AG, R999000401 (2021-01)
