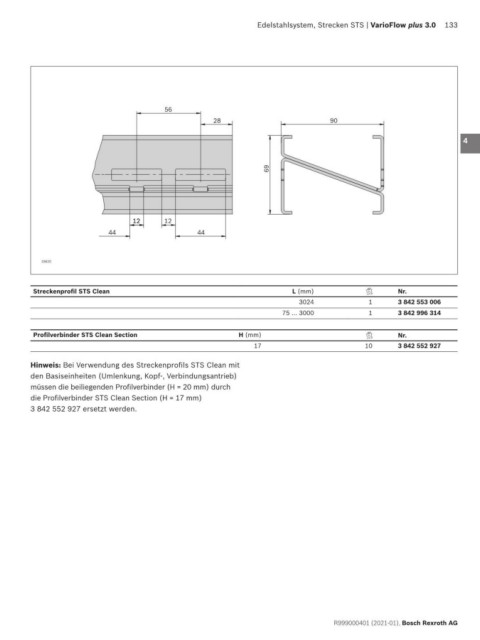

Edelstahlsystem, Strecken STS | VarioFlow plus 3.0 133
1
2
56
28 90 3
4
5
69
6
7
12
12 12
44 44 8
9
33620
10
Streckenprofil STS Clean L (mm) Nr.
3024 1 3 842 553 006 11
75 … 3000 1 3 842 996 314
12
Profilverbinder STS Clean Section H (mm) Nr.
17 10 3 842 552 927 13
Hinweis: Bei Verwendung des Streckenprofils STS Clean mit 14
den Basiseinheiten (Umlenkung, Kopf-, Verbindungs antrieb)
müssen die beiliegenden Profilverbinder (H = 20 mm) durch 15
die Profilverbinder STS Clean Section (H = 17 mm)
3 842 552 927 ersetzt werden. 16
17
18
19
20
21
22
23
24
