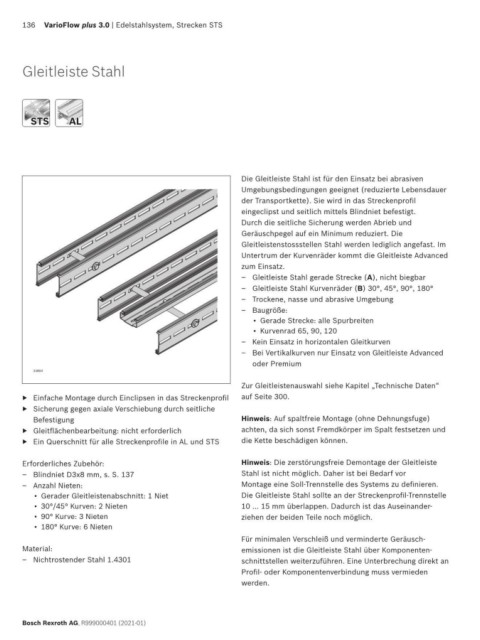

Page 136 - VarioFlow plus 3.0

136 VarioFlow plus 3.0 | Edelstahlsystem, Strecken STS

Gleitleiste Stahl

STS AL
STS
AL

Die Gleitleiste Stahl ist für den Einsatz bei abrasiven
Umgebungsbedingungen geeignet (reduzierte Lebensdauer
der Transportkette). Sie wird in das Streckenprofil
eingeclipst und seitlich mittels Blindniet befestigt.
Durch die seitliche Sicherung werden Abrieb und
Geräuschpegel auf ein Minimum reduziert. Die
Gleitleistenstossstellen Stahl werden lediglich angefast. Im
Untertrum der Kurvenräder kommt die Gleitleiste Advanced
zum Einsatz.
– Gleitleiste Stahl gerade Strecke (A), nicht biegbar
– Gleitleiste Stahl Kurvenräder (B) 30°, 45°, 90°, 180°
– Trockene, nasse und abrasive Umgebung
– Baugröße:
• Gerade Strecke: alle Spurbreiten
• Kurvenrad 65, 90, 120
– Kein Einsatz in horizontalen Gleitkurven
– Bei Vertikalkurven nur Einsatz von Gleitleiste Advanced
oder Premium
33804
Zur Gleitleistenauswahl siehe Kapitel „Technische Daten“
▶ Einfache Montage durch Einclipsen in das Streckenprofil auf Seite 300.
▶ Sicherung gegen axiale Verschiebung durch seitliche
Befestigung Hinweis: Auf spaltfreie Montage (ohne Dehnungsfuge)
▶ Gleitflächenbearbeitung: nicht erforderlich achten, da sich sonst Fremdkörper im Spalt festsetzen und
▶ Ein Querschnitt für alle Streckenprofile in AL und STS die Kette beschädigen können.

Erforderliches Zubehör: Hinweis: Die zerstörungsfreie Demontage der Gleitleiste
– Blindniet D3x8 mm, s. S. 137 Stahl ist nicht möglich. Daher ist bei Bedarf vor
– Anzahl Nieten: Montage eine Soll-Trennstelle des Systems zu definieren.
• Gerader Gleitleistenabschnitt: 1 Niet Die Gleitleiste Stahl sollte an der Streckenprofil-Trennstelle
• 30°/45° Kurven: 2 Nieten 10 … 15 mm überlappen. Dadurch ist das Auseinander-
• 90° Kurve: 3 Nieten ziehen der beiden Teile noch möglich.
• 180° Kurve: 6 Nieten
Für minimalen Verschleiß und verminderte Geräusch-
Material: emissionen ist die Gleitleiste Stahl über Komponenten-
– Nichtrostender Stahl 1.4301 schnittstellen weiterzuführen. Eine Unterbrechung direkt an
Profil- oder Komponenten verbindung muss vermieden
werden.
