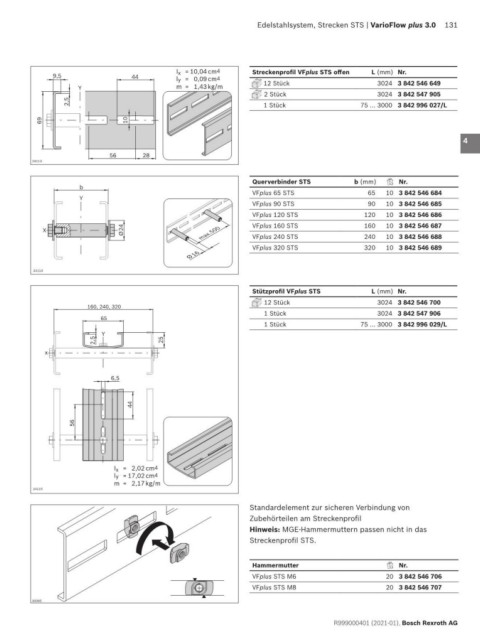

Page 131 - VarioFlow plus 3.0

Edelstahlsystem, Strecken STS | VarioFlow plus 3.0 131

I x = 10,04 cm 4 Streckenprofil VFplus STS offen L (mm) Nr. 1
9,5 44 ly = 0,09 cm 4
Y m= 1,43kg/m 12 Stück 3024 3 842 546 649
2 Stück 3024 3 842 547 905 2
2,5 1 Stück 75 … 3000 3 842 996 027/L

69 10 3

4

56 28
24113 5
Querverbinder STS b (mm) Nr.
b 6
VFplus 65 STS 65 10 3 842 546 684
Y
VFplus 90 STS 90 10 3 842 546 685 7
VFplus 120 STS 120 10 3 842 546 686
24 VFplus 160 STS 160 10 3 842 546 687
max.500 VFplus 240 STS 240 10 3 842 546 688
X 8
VFplus 320 STS 320 10 3 842 546 689
16 9

24114
10
Stützprofil VFplus STS L (mm) Nr.
12 Stück 3024 3 842 546 700 11
1 Stück 3024 3 842 547 906
1 Stück 75 … 3000 3 842 996 029/L 12
13

14

15

16

17

18

19

20
Standardelement zur sicheren Verbindung von
Zubehörteilen am Streckenprofil 21
Hinweis: MGE-Hammermuttern passen nicht in das
Streckenprofil STS.
22

Hammermutter Nr. 23
VFplus STS M6 20 3 842 546 706
VFplus STS M8 20 3 842 546 707 24

30095

R999000401 (2021-01), Bosch Rexroth AG
