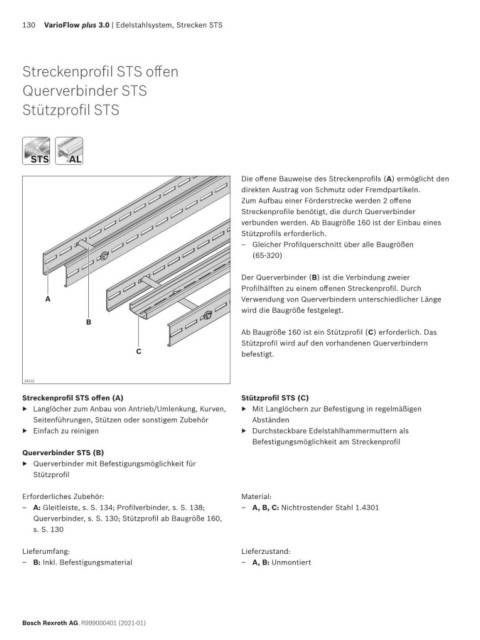

130 VarioFlow plus 3.0 | Edelstahlsystem, Strecken STS

Streckenprofil STS offen

Querverbinder STS

Stützprofil STS

STS
STS AL
AL
Die offene Bauweise des Streckenprofils (A) ermöglicht den
direkten Austrag von Schmutz oder Fremdpartikeln.
Zum Aufbau einer Förderstrecke werden 2 offene
Streckenprofile benötigt, die durch Querverbinder
verbunden werden. Ab Baugröße 160 ist der Einbau eines
Stützprofils erforderlich.
– Gleicher Profilquerschnitt über alle Baugrößen
(65-320)

Der Querverbinder (B) ist die Verbindung zweier
Profilhälften zu einem offenen Streckenprofil. Durch
A Verwendung von Querverbindern unterschiedlicher Länge
wird die Baugröße festgelegt.
B
Ab Baugröße 160 ist ein Stützprofil (C) erforderlich. Das
Stützprofil wird auf den vorhandenen Querverbindern
C befestigt.

24112
Streckenprofil STS offen (A) Stützprofil STS (C)
▶ Langlöcher zum Anbau von Antrieb/Umlenkung, Kurven, ▶ Mit Langlöchern zur Befestigung in regelmäßigen
Seitenführungen, Stützen oder sonstigem Zubehör Abständen
▶ Einfach zu reinigen ▶ Durchsteckbare Edelstahlhammermuttern als
Befestigungsmöglichkeit am Streckenprofil
Querverbinder STS (B)
▶ Querverbinder mit Befestigungsmöglichkeit für
Stützprofil

Erforderliches Zubehör: Material:
– A: Gleitleiste, s. S. 134; Profilverbinder, s. S. 138; – A, B, C: Nichtrostender Stahl 1.4301
Querverbinder, s. S. 130; Stützprofil ab Baugröße 160,
s. S. 130

Lieferumfang: Lieferzustand:
– B: Inkl. Befestigungsmaterial – A, B: Unmontiert

Bosch Rexroth AG, R999000401 (2021-01)
