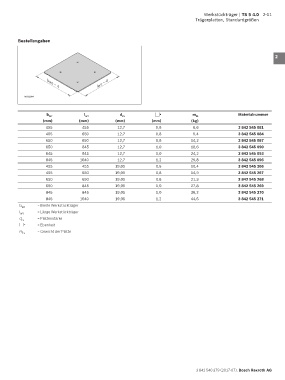

Werkstückträger | TS 5 4.0 2-11
Trägerplatten, Standardgrößen

Bestellangaben
1

2

3

l WT – 4 4
b WT – 4
5
00132864

6
b WT l WT d PL * m PL Materialnummer
(mm) (mm) (mm) (mm) (kg) 7
455 455 12,7 0,6 6,6 3 842 545 081
455 650 12,7 0,8 9,4 3 842 545 084 8
650 650 12,7 0,8 14,2 3 842 545 087
650 845 12,7 1,0 18,6 3 842 545 090 9
845 845 12,7 1,0 24,2 3 842 545 093
845 1040 12,7 1,2 29,8 3 842 545 096
455 455 19,05 0,6 10,4 3 842 545 266 10
455 650 19,05 0,8 14,9 3 842 545 267
650 650 19,05 0,8 21,3 3 842 545 268 11
650 845 19,05 1,0 27,8 3 842 545 269
845 845 19,05 1,0 36,2 3 842 545 270 12
845 1040 19,05 1,2 44,6 3 842 545 271
b WT = Breite Werkstückträger 13
l = Länge Werkstückträger
WT
d PL = Plattenstärke 14
* = Ebenheit
m PL = Gewicht der Platte 15

16

17

18

19

20

21

22

23

24
