2-8   TS 5 4.0 | Werkstückträger

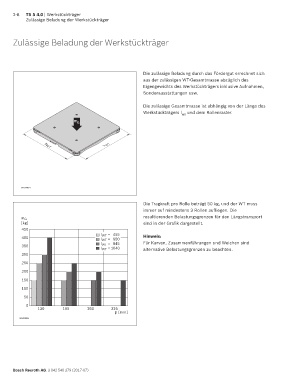

            Zulässige Beladung der Werkstückträger




      Zulässige Beladung der Werkstückträger






                                                             Die zulässige Beladung durch das Fördergut errechnet sich
                                                             aus der zulässigen WT-Gesamtmasse abzüglich des
                                                             Eigengewichts des Werkstückträgers inklusive Aufnahmen,
                                                             Sonderausstattungen usw.


                                                             Die zulässige Gesamtmasse ist abhängig von der Länge des
                                                             Werkstückträgers l  und dem Rollenraster.
                                                                             WT
                                m
                                 G



                                             l WT
                   b WT









          00134834

                                                             Die Tragkraft pro Rolle beträgt 50 kg, und der WT muss
                                                             immer auf mindestens 3 Rollen aufliegen. Die
                                                             resultierenden Belastungsgrenzen für den Längstransport
          m G
          [kg]                                               sind in der Grafik dargestellt.
          450
                                           l WT  =  455
          400                              l WT  =  650      Hinweis:
                                           l WT  =  845      Für Kurven, Zusammenführungen und Weichen sind
          350
                                           l WT  = 1040      alternative Belastungsgrenzen zu beachten.
          300
          250
          200
          150

          100
           50
            0
                 130       195        260      325
                                                 p [mm]
         00132865











      Bosch Rexroth AG, 3 842 540 379 (2017-07)
