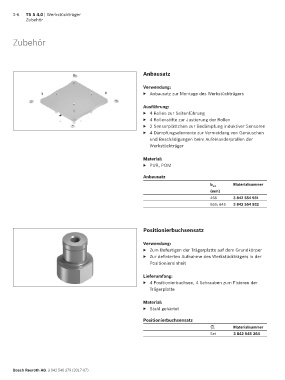

Page 22 - TS5_4.0

2-6 TS 5 4.0 | Werkstückträger
Zubehör

Zubehör

Anbausatz

Verwendung:
▶ Anbausatz zur Montage des Werkstückträgers

Ausführung:
▶ 4 Rollen zur Seitenführung
▶ 4 Rollenstifte zur Justierung der Rollen
▶ 2 Sensorplättchen zur Bedämpfung induktiver Sensoren
▶ 4 Dämpfungselemente zur Vermeidung von Geräuschen
und Beschädigungen beim Aufeinanderprallen der
Werkstückträger

Material:
▶ PUR, POM

Anbausatz
b WT Materialnummer
(mm)
455 3 842 554 931
650; 845 3 842 554 932

Positionierbuchsensatz

Verwendung:
▶ Zum Befestigen der Trägerplatte auf dem Grundkörper
▶ Zur definierten Aufnahme des Werkstückträgers in der
Positioniereinheit

Lieferumfang:
▶ 4 Positionierbuchsen, 4 Schrauben zum Fixieren der
Trägerplatte

Material:
▶ Stahl gehärtet

Positionierbuchsensatz
Materialnummer
Set 3 842 545 264

Bosch Rexroth AG, 3 842 540 379 (2017-07)
