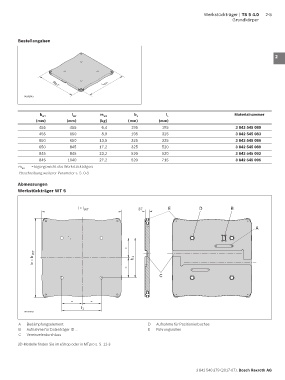

Werkstückträger | TS 5 4.0   2-5
                                                                                                  Grundkörper




        Bestellangaben
                                                                                                                    1

                                                                                                                    2

                                                                                                                    3


                                            l WT                                                                    4
                       b WT
                                                                                                                    5
           00132861

                                                                                                                    6
                  b WT         l WT        m WT          b 1          l 1                          Materialnummer
                (mm)         (mm)          (kg)        (mm)        (mm)                                             7
                 455          455          6,4          195          195                            3 842 545 080
                 455          650          8,9          195          325                            3 842 545 083   8
                 650          650          13,5         325          325                            3 842 545 086
                 650          845          17,2         325          520                            3 842 545 089   9
                 845          845          23,2         520          520                            3 842 545 092
                 845         1040          27,2         520          715                            3 842 545 095
         m    = Eigengewicht des Werkstückträgers                                                                   10
          WT
         Beschreibung weiterer Parameter s. S. 0-3
                                                                                                                    11
        Abmessungen
        Werkstückträger WT 5                                                                                        12

                                                                                                                    13
                                 l = l   WT                37          E            D            B
                                                                                                                    14

                                                                                                            A       15


                                                                                                                    16
                                                      =
               WT
               b = b                                     b 1                                                        17


                                                      =
                                                                                                                    18
                                                                    C
                                                                                                                    19


                                                                                                                    20
                               =       =
                                   l 1
           00132883                                                                                                 21

         A  Bedämpfungselement                                 D  Aufnahme für Positionierbuchse                    22
         B  Aufnahme für Datenträger ID …                      E  Führungsrollen
         C  Vereinzelerdurchlass
                                                                                                                    23
        3D-Modelle finden Sie im eShop oder in MTpro s. S. 12-3
