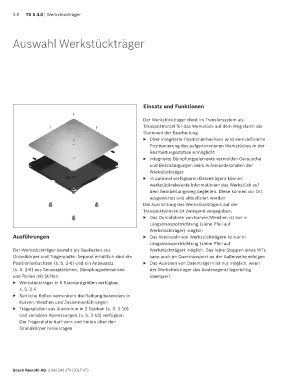

2-2 TS 5 4.0 | Werkstückträger
Auswahl Werkstückträger
Ausführungen
Der Werkstückträger besteht als Baukasten aus
Grundkörper und Trägerplatte. Separat erhältlich sind die
Positionierbuchsen (s. S. 2-6) und ein Anbausatz
(s. S. 2-6) aus Sensorplättchen, Dämpfungselementen
und Rollen mit Stiften.
▶ Werkstückträger in 6 Standardgrößen verfügbar,
s. S. 2-4
▶ Seitliche Rollen vermindern die Reibung besonders in
Kurven, Weichen und Zusammenführungen
▶ Trägerplatten aus Aluminium in 2 Stärken (s. S. 2-10)
und variablen Abmessungen (s. S. 2-13) verfügbar:
Die Trägerplatte darf vorn und hinten über den
Grundkörper hinausragen
Bosch Rexroth AG, 3 842 540 379 (2017-07)
Einsatz und Funktionen
Der Werkstückträger dient im Transfersystem als
Transportmittel für das Werkstück auf dem Weg durch die
Stationen der Bearbeitung.
▶ Über integrierte Positionierbuchsen wird eine definierte
Positionierung des aufgenommenen Werkstückes in der
Bearbeitungsstation ermöglicht
▶ Integrierte Dämpfungselemente vermeiden Geräusche
und Beschädigungen beim Aufeinanderprallen der
Werkstückträger
▶ In optional verfügbaren Datenträgern können
werkstückrelevante Informationen das Werkstück auf
dem Bearbeitungsweg begleiten. Diese können vor Ort
ausgewertet und aktualisiert werden
Die Ausrichtung des Werkstückträgers auf der
Transportstrecke ist zwingend vorgegeben:
▶ Das Durchfahren von Kurven/Weichen ist nur in
Längstransportrichtung (siehe Pfeil auf
Werkstückträger) möglich
▶ Das Vereinzeln von Werkstückträgern ist nur in
Längstransportrichtung (siehe Pfeil auf
Werkstückträger) möglich. Das reine Stoppen eines WTs
kann auch im Quertransport an der Außenseite erfolgen
▶ Das Auslesen von Datenträgern ist nur möglich, wenn
der Werkstückträger das Auslesegerät lagerichtig
überquert
