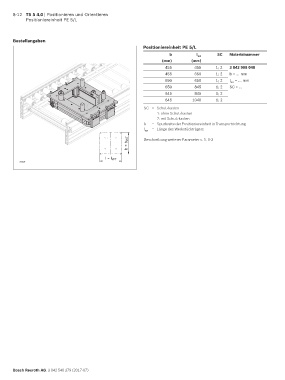

8-12 TS 5 4.0 | Positionieren und Orientieren
Positioniereinheit PE 5/L
Bestellangaben
Positioniereinheit PE 5/L
b l SC Materialnummer
WT
(mm) (mm)
455 455 1; 2 3 842 998 048
455 650 1; 2 b = … mm
650 650 1; 2 l = … mm
WT
650 845 1; 2 SC = …
845 845 1; 2
845 1040 1; 2
SC = Schutzkasten
1: ohne Schutzkasten
2: mit Schutzkasten
b = Spurbreite der Positioniereinheit in Transportrichtung
l = Länge des Werkstückträgers
WT
b = b WT Beschreibung weiterer Parameter s. S. 0-3
l = l WT
34216
