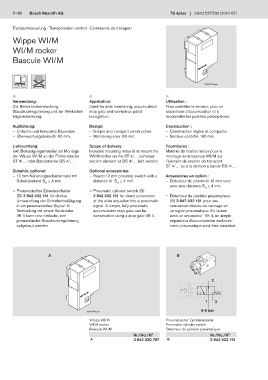

Wippe WI/M

WI/M rocker
Bascule WI/M

00116742.eps

n n n
Verwendung: Application: Utilisation :
Zur Bereichsüberwachung, Used for area monitoring, accumulation Pour contrôler le secteur, pour un
Staudruckregulierung und zur Werkstück stop gate and workpiece pallet séparateur d’accumulation et à
trägererkennung. recognition. reconnaître les palettes porte-pièces.
Ausführung: Design: Construction :
– Einfache und kompakte Bauweise. – Simple and compact construction. – Construction légère et compacte.
– Überwachungsbereich: 60 mm. – Monitoring area: 60 mm. – Secteur contrôlé : 60 mm.

Lieferumfang: Scope of delivery: Fournitures :
inkl. Befestigungsmaterial zur Montage Includes mounting material to mount the Matériel de fixation inclus pour le
der Wippe WI/M an der Förderstrecke WI/M rocker on the ST 4/… conveyor montage de la bascule WI/M sur
ST 4/… oder Bandstrecke BS 4/… section element or BS 4/… belt section. l’élément de section de transport
ST 4/… ou à la section à bande BS 4/…
Zubehör, optional: Optional accessories:
– 12 mm-Näherungsschalter rund mit – Round 12 mm proximity switch with a Accessoires en option :
Schaltabstand S ≥ 4 mm. distance of S ≥ 4 mm. – Détecteur de proximité 12 mm rond
N N
avec une distance S ≥ 4 mm.
N
– Pneumatischer Zylinderschalter – Pneumatic cylinder switch (B)
(B) 3 842 532 151 für direkte 3 842 532 151 for direct conversion – Détecteur de position pneumatique
Umwandlung der Schieberbetätigung of the slide actuation into a pneumatic (B) 3 842 532 151 pour une
in ein pneumatisches Signal. In signal. A simple, fully pneumatic conversion directe du vannage en
Verbindung mit einem Vereinzeler accumulation stop gate can be un signal pneumatique. En liaison
VE 4 kann eine einfache, rein constructed using a stop gate VE 4. avec un séparateur VE 4, un simple
pneumatische Staudruckregulierung séparateur d’accumulation exclusive-
aufgebaut werden ment pneumatique peut être constitué.

A B

2

1 3
4-6 bar
00116742.eps
Wippe WI/M Pneumatischer Zylinderschalter
WI/M rocker Pneumatic cylinder switch
Bascule WI/M Détecteur de position pneumatique
Nr./No./N° Nr./No./N°
A 3 842 530 797 B 3 842 532 151
