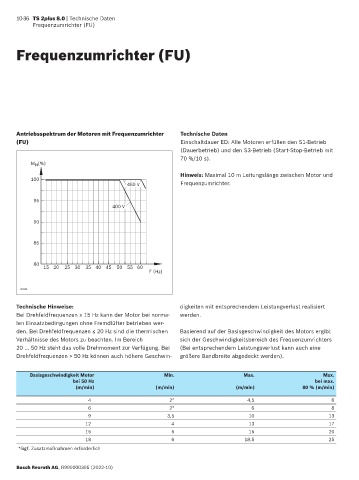

10-36 TS 2plus 8.0 | Technische Daten
Frequenzumrichter (FU)

Frequenzumrichter (FU)

Antriebsspektrum der Motoren mit Frequenzumrichter Technische Daten
(FU) Einschaltdauer ED: Alle Motoren erfüllen den S1-Betrieb
(Dauerbetrieb) und den S3-Betrieb (Start-Stop-Betrieb mit
70 %/10 s).
M N (%)
Hinweis: Maximal 10 m Leitungslänge zwischen Motor und
100
460 V Frequenzumrichter.

95
400 V

90

85

80
15 20 25 30 35 40 45 50 55 60
F (Hz)

26844

Technische Hinweise: digkeiten mit entsprechendem Leistungverlust realisiert
Bei Drehfeldfrequenzen ≥ 15 Hz kann der Motor bei norma- werden.
len Einsatzbedingungen ohne Fremdlüfter betrieben wer-
den. Bei Drehfeldfrequenzen ≤ 20 Hz sind die thermischen Basierend auf der Basisgeschwindigkeit des Motors ergibt
Verhältnisse des Motors zu beachten. Im Bereich sich der Geschwindigkeitsbereich des Fre quenzumrichters
20 … 50 Hz steht das volle Drehmoment zur Verfügung. Bei (Bei entsprechendem Leistungsverlust kann auch eine
Drehfeldfrequenzen > 50 Hz können auch höhere Geschwin- größere Bandbreite abgedeckt werden).

Basisgeschwindigkeit Motor Min. Max. Max.
bei 50 Hz bei max.
(m/min) (m/min) (m/min) 80 % (m/min)

4 2* 4,5 6
6 2* 6 8
9 3,5 10 13
12 4 13 17
15 5 15 20
18 6 18,5 25
*Ggf. Zusatzmaßnahmen erforderlich

e
xr
Bosch R
Bosch Rexroth AG, R999000395 (2022-10)
