10-38 TS 2plus 8.0 | Technische Daten

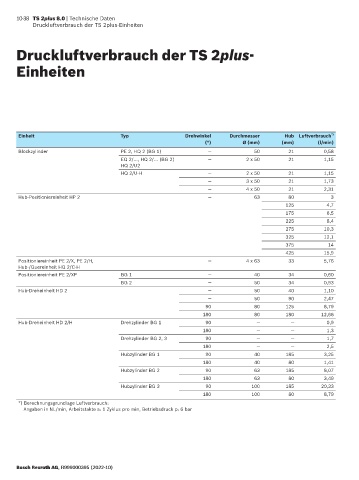

Druckluftverbrauch der TS 2plus-Einheiten

Druckluftverbrauch der TS 2plus-

Einheiten

Einheit Typ Drehwinkel Durchmesser Hub Luftverbrauch *)
(°) Ø (mm) (mm) (l/min)
Blockzylinder PE 2, HQ 2 (BG 1) — 50 21 0,58
EQ 2/..., HQ 2/... (BG 2) — 2 x 50 21 1,15
HQ 2/U2
HQ 2/U-H — 2 x 50 21 1,15
— 3 x 50 21 1,73
— 4 x 50 21 2,31
Hub-Positioniereinheit HP 2 — 63 80 3
125 4,7
175 6,5
225 8,4
275 10,3
325 12,1
375 14
425 15,9
Positioniereinheit PE 2/X, PE 2/H, — 4 x 63 33 5,76
Hub-/Quereinheit HQ 2/C-H
Positioniereinheit PE 2/XP BG 1 — 40 34 0,60
BG 2 — 50 34 0,93
Hub-Dreheinheit HD 2 — 50 40 1,10
— 50 90 2,47
90 80 125 8,79
180 80 180 12,66
Hub-Dreheinheit HD 2/H Drehzylinder BG 1 90 — — 0,9
180 — — 1,3
Drehzylinder BG 2, 3 90 — — 1,7
180 — — 2,5
Hubzylinder BG 1 90 40 185 3,25
180 40 80 1,41
Hubzylinder BG 2 90 63 185 8,07
180 63 80 3,49
Hubzylinder BG 3 90 100 185 20,33
180 100 80 8,79
*) Berechnungsgrundlage Luftverbrauch:
Angaben in NL/min, Arbeitstakte a: 1 Zyklus pro min, Betriebsdruck p: 6 bar

Bosc h R e xr o th A G , R999000395 (2022-10)
Bosch Rexroth AG, R999000395 (2022-10)
