Technische Daten | TS 2plus 8.0 10-37
Frequenzumrichter (FU)

Zubehör Frequenzumrichter (FU)
Um einen Antrieb mit Frequenzumrichter (FU) zu betreiben,
X1 BD2 BD1 L1 L2 L3 Rb2 Rb1 U V W T2T1 muss der Anwender für die interne und externe Spannungs-
versorgung eine Mindestverdrahtung (siehe Klemmenbele-
gungsplan links) ausführen.
– +
>
M
3
K PTC
F1 F3 3 M

PE
N
L1
L2
L3
3/N/PE AC 400V
34242

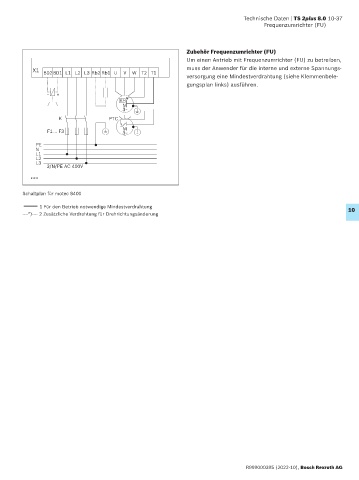

Schaltplan für motec 8400

1 Für den Betrieb notwendige Mindestverdrahtung 10
----*)---- 2 Zusätzliche Verdrahtung für Drehrichtungsänderung
