Technische Daten | TS 2plus 8.0 10-39

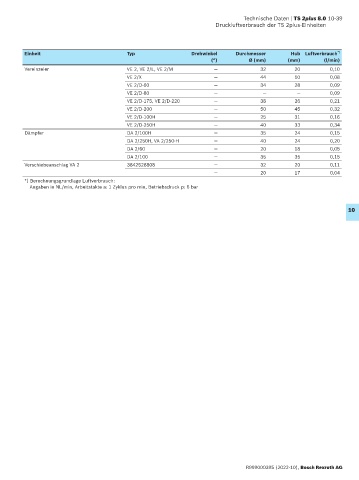

Druckluftverbrauch der TS 2plus-Einheiten

Einheit Typ Drehwinkel Durchmesser Hub Luftverbrauch *)
(°) Ø (mm) (mm) (l/min)
Vereinzeler VE 2, VE 2/L, VE 2/M — 32 20 0,10
VE 2/X — 44 10 0,08
VE 2/D-60 — 34 28 0,09
VE 2/D-80 — — — 0,09
VE 2/D-175, VE 2/D-220 — 38 26 0,21
VE 2/D-200 — 50 45 0,32
VE 2/D-100H — 25 31 0,16
VE 2/D-250H — 40 33 0,34
Dämpfer DA 2/100H — 35 24 0,15
DA 2/250H, VA 2/250-H — 40 24 0,20
DA 2/60 — 20 18 0,05
DA 2/100 — 35 35 0,15
Verschiebeanschlag VA 2 3842528808 — 32 20 0,11
— 20 17 0,04
*) Berechnungsgrundlage Luftverbrauch:
Angaben in NL/min, Arbeitstakte a: 1 Zyklus pro min, Betriebsdruck p: 6 bar
