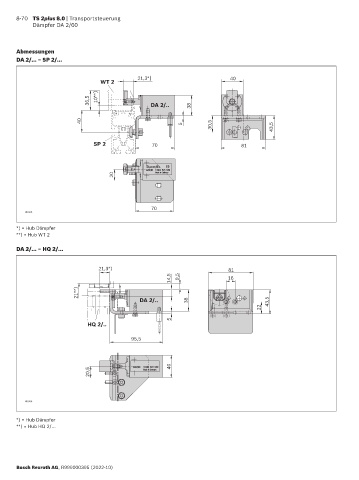

8-70 TS 2plus 8.0 | Transportsteuerung
Dämpfer DA 2/60

Abmessungen
DA 2/... ‒ SP 2/...

21,3*) 40
WT 2

36,5 10**) DA 2/.. 38

40 5 30,5 43,5

SP 2 70 81

20

70
40305
*) = Hub Dämpfer
**) = Hub WT 2

DA 2/... ‒ HQ 2/...

21,3*) 81
14,5 9,5 16

21**)
DA 2/.. 38 43,5
22

5
HQ 2/..

95,5

40
20,5

40306

*) = Hub Dämpfer
**) = Hub HQ 2/…

Bosch Rexroth AG, R999000395 (2022-10)
