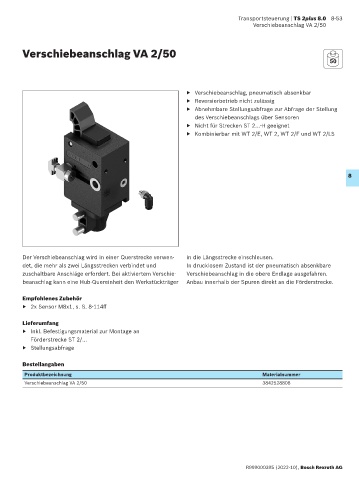

Page 599 - TS2plus_8
P. 599
Transportsteuerung | TS 2plus 8.0 8-53
Verschiebeanschlag VA 2/50
Verschiebeanschlag VA 2/50
50
▶ Verschiebeanschlag, pneumatisch absenkbar
▶ Reversierbetrieb nicht zulässig
▶ Abnehmbare Stellungsabfrage zur Abfrage der Stellung
des Verschiebeanschlags über Sensoren
▶ Nicht für Strecken ST 2...-H geeignet
▶ Kombinierbar mit WT 2/E, WT 2, WT 2/F und WT 2/LS
8
Der Verschiebeanschlag wird in einer Querstrecke verwen- in die Längsstrecke einschleusen.
det, die mehr als zwei Längsstrecken verbindet und In drucklosem Zustand ist der pneumatisch absenkbare
zuschaltbare Anschläge erfordert. Bei aktiviertem Verschie- Verschiebeanschlag in die obere Endlage ausgefahren.
beanschlag kann eine Hub-Quereinheit den Werkstückträger Anbau innerhalb der Spuren direkt an die Förderstrecke.
Empfohlenes Zubehör
▶ 2x Sensor M8x1, s. S. 8-114ff
Lieferumfang
▶ Inkl. Befestigungsmaterial zur Montage an
Förderstrecke ST 2/...
▶ Stellungsabfrage
Bestellangaben
Produktbezeichnung Materialnummer
Verschiebeanschlag VA 2/50 3842528808
R999000395 (2022-10), Bosch Rexroth AG
