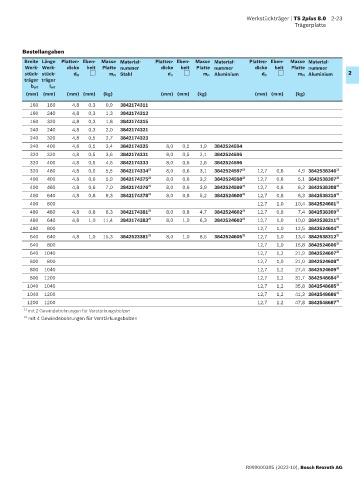

Werkstückträger | TS 2plus 8.0 2-23
Trägerplatte

Bestellangaben
Breite Länge Platten­ Eben­ Masse Material­ Platten­ Eben­ Masse Material­ Platten­ Eben­ Masse Material­
Werk­ Werk­ dicke heit Platte nummer dicke heit Platte nummer dicke heit Platte nummer
stück­ stück­ d Pl m Pl Stahl d Pl m Pl Aluminium d Pl m Pl Aluminium 2
träger träger
b WT l WT
(mm) (mm) (mm) (mm) (kg) (mm) (mm) (kg) (mm) (mm) (kg)
160 160 4,8 0,3 0,9 3842174311
160 240 4,8 0,3 1,3 3842174313
160 320 4,8 0,3 1,8 3842174315
240 240 4,8 0,3 2,0 3842174321
240 320 4,8 0,5 2,7 3842174323
240 400 4,8 0,5 3,4 3842174325 8,0 0,5 1,9 3842524594
320 320 4,8 0,5 3,6 3842174331 8,0 0,5 2,1 3842524595
320 400 4,8 0,6 4,6 3842174333 8,0 0,6 2,6 3842524596
320 480 4,8 0,6 5,5 3842174334 1) 8,0 0,6 3,1 3842524597 1) 12,7 0,6 4,9 3842538346 1)
400 400 4,8 0,6 5,9 3842174375 2) 8,0 0,6 3,2 3842524598 2) 12,7 0,6 5,1 3842538307 2)
400 480 4,8 0,6 7,0 3842174376 2) 8,0 0,6 3,9 3842524599 2) 12,7 0,6 6,2 3842538308 2)
400 640 4,8 0,8 9,3 3842174378 2) 8,0 0,8 5,2 3842524600 2) 12,7 0,8 8,3 3842538310 2)
400 800 12,7 1,0 10,4 3842524601 2)
480 480 4,8 0,8 8,3 3842174381 2) 8,0 0,8 4,7 3842524602 2) 12,7 0,8 7,4 3842538309 2)
480 640 4,8 1,0 11,4 3842174383 2) 8,0 1,0 6,3 3842524603 2) 12,7 1,0 10,0 3842538311 2)
480 800 12,7 1,0 12,5 3842524604 2)
640 640 4,8 1,0 15,3 3842523381 2) 8,0 1,0 8,5 3842524605 2) 12,7 1,0 13,4 3842538312 2)
640 800 12,7 1,0 16,8 3842524606 2)
640 1040 12,7 1,2 21,9 3842524607 2)
800 800 12,7 1,0 21,0 3842524608 2)
800 1040 12,7 1,2 27,4 3842524609 2)
800 1200 12,7 1,2 31,7 3842548684 2)
1040 1040 12,7 1,2 35,8 3842548685 2)
1040 1200 12,7 1,2 41,3 3842548686 2)
1200 1200 12,7 1,2 47,8 3842548687 2)
1) mit 2 Gewindebohrungen für Verstärkungsbolzen
2) mit 4 Gewindebohrungen für Verstärkungsbolzen

R999000395 (2022-10), Bosch Rexroth AG
