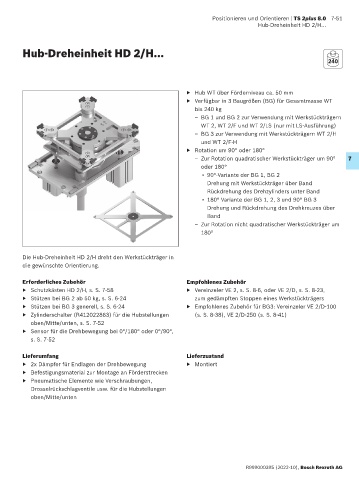

Positionieren und Orientieren | TS 2plus 8.0 7-51
Hub-Dreheinheit HD 2/H...
Hub-Dreheinheit HD 2/H...
240
▶ Hub WT über Förderniveau ca. 50 mm
▶ Verfügbar in 3 Baugrößen (BG) für Gesamtmasse WT
bis 240 kg
– BG 1 und BG 2 zur Verwendung mit Werkstückträgern
WT 2, WT 2/F und WT 2/LS (nur mit LS-Ausführung)
– BG 3 zur Verwendung mit Werkstückträgern WT 2/H
und WT 2/F-H
▶ Rotation um 90° oder 180°
– Zur Rotation quadratischer Werkstückträger um 90° 7
oder 180°
• 90°-Variante der BG 1, BG 2
Drehung mit Werkstückträger über Band
Rückdrehung des Drehzylinders unter Band
• 180° Variante der BG 1, 2, 3 und 90° BG 3
Drehung und Rückdrehung des Drehkreuzes über
Band
– Zur Rotation nicht quadratischer Werkstückträger um
180°
Die Hub-Dreheinheit HD 2/H dreht den Werkstückträger in
die gewünschte Orientierung.
Erforderliches Zubehör Empfohlenes Zubehör
▶ Schutzkästen HD 2/H, s. S. 7-58 ▶ Vereinzeler VE 2, s. S. 8-6, oder VE 2/D, s. S. 8-23,
▶ Stützen bei BG 2 ab 50 kg, s. S. 6-24 zum gedämpften Stoppen eines Werkstückträgers
▶ Stützen bei BG 3 generell, s. S. 6-24 ▶ Empfohlenes Zubehör für BG3: Vereinzeler VE 2/D-100
▶ Zylinderschalter (R412022863) für die Hubstellungen (s. S. 8-38), VE 2/D-250 (s. S. 8-41)
oben/Mitte/unten, s. S. 7-52
▶ Sensor für die Drehbewegung bei 0°/180° oder 0°/90°,
s. S. 7-52
Lieferumfang Lieferzustand
▶ 2x Dämpfer für Endlagen der Drehbewegung ▶ Montiert
▶ Befestigungsmaterial zur Montage an Förderstrecken
▶ Pneumatische Elemente wie Verschraubungen,
Drosselrückschlagventile usw. für die Hubstellungen
oben/Mitte/unten
