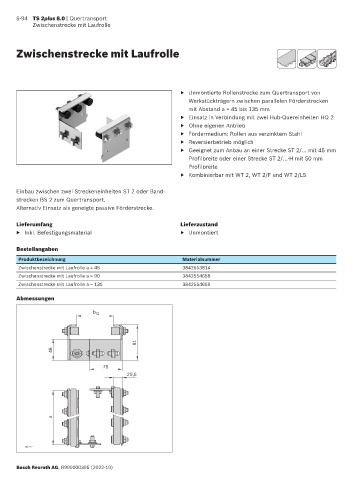

Page 436 - TS2plus_8

5-94 TS 2plus 8.0 | Quertransport
Zwischenstrecke mit Laufrolle

Zwischenstrecke mit Laufrolle

▶ Unmontierte Rollenstrecke zum Quertransport von
Werkstückträgern zwischen parallelen Förderstrecken
mit Abstand a = 45 bis 135 mm
▶ Einsatz in Verbindung mit zwei Hub-Quereinheiten HQ 2
▶ Ohne eigenen Antrieb
▶ Fördermedium: Rollen aus verzinktem Stahl
▶ Reversierbetrieb möglich
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2, WT 2/F und WT 2/LS

Einbau zwischen zwei Streckeneinheiten ST 2 oder Band-
strecken BS 2 zum Quertransport.
Alternativ Einsatz als geneigte passive Förderstrecke.

Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Unmontiert

Bestellangaben
Produktbezeichnung Materialnummer
Zwischenstrecke mit Laufrolle a = 45 3842553814
Zwischenstrecke mit Laufrolle a = 90 3842554658
Zwischenstrecke mit Laufrolle a = 135 3842554659

Abmessungen

b Q

81
48

75
20,5

a

40227

Bosch Rexroth AG, R999000395 (2022-10)
