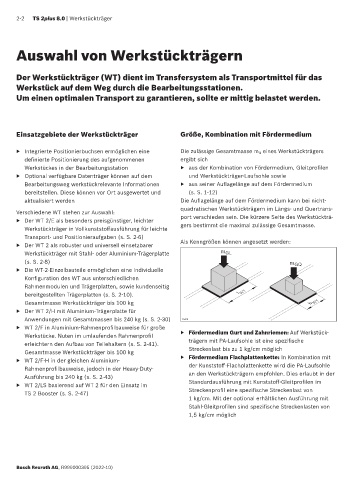

2-2 TS 2plus 8.0 | Werkstückträger

Auswahl von Werkstückträgern

Der Werkstückträger (WT) dient im Transfersystem als Transportmittel für das
Werkstück auf dem Weg durch die Bearbeitungsstationen.
Um einen optimalen Transport zu garantieren, sollte er mittig belastet werden.

Einsatzgebiete der Werkstückträger Größe, Kombination mit Fördermedium

▶ Integrierte Positionierbuchsen ermöglichen eine Die zulässige Gesamtmasse m G eines Werkstückträgers
definierte Positionierung des aufgenommenen ergibt sich
Werkstückes in der Bearbeitungsstation ▶ aus der Kombination von Fördermedium, Gleitprofilen
▶ Optional verfügbare Datenträger können auf dem und Werkstückträger-Laufsohle sowie
Bearbeitungsweg werkstückrelevante Informationen ▶ aus seiner Auflagelänge auf dem Fördermedium
bereitstellen. Diese können vor Ort ausgewertet und (s. S. 1-12)
aktualisiert werden Die Auflagelänge auf dem Fördermedium kann bei nicht-
quadratischen Werkstückträgern im Längs- und Quertrans-
Verschiedene WT stehen zur Auswahl:
▶ Der WT 2/E als besonders preisgünstiger, leichter port verschieden sein. Die kürzere Seite des Werkstückträ-
Werkstückträger in Vollkunststoffausführung für leichte gers bestimmt die maximal zulässige Gesamtmasse.
Transport- und Positionieraufgaben (s. S. 2-6)
▶ Der WT 2 als robuster und universell einsetzbarer Als Kenngrößen können angesetzt werden:
Werkstückträger mit Stahl- oder Aluminium-Trägerplatte m GL
(s. S. 2-8) m GQ
▶ Die WT-2-Einzelbauteile ermöglichen eine individuelle
Konfiguration des WT aus unterschiedlichen
Rahmenmodulen und Trägerplatten, sowie kundenseitig
bereitgestellten Trägerplatten (s. S. 2-10). l WT
Gesamtmasse Werkstückträger bis 100 kg b WT
▶ Der WT 2/H mit Aluminium-Trägerplatte für
Anwendungen mit Gesamtmassen bis 240 kg (s. S. 2-30) 29425
▶ WT 2/F in Aluminium-Rahmenprofilbauweise für große
Werkstücke. Nuten im umlaufenden Rahmenprofil ▶ Fördermedium Gurt und Zahnriemen: Auf Werkstück-
erleichtern den Aufbau von Teilehaltern (s. S. 2-41). trägern mit PA-Laufsohle ist eine spezifische
Gesamtmasse Werkstückträger bis 100 kg Streckenlast bis zu 1 kg/cm möglich
▶ WT 2/F-H in der gleichen Aluminium- ▶ Fördermedium Flachplattenkette: In Kombination mit
Rahmenprofilbauweise, jedoch in der Heavy-Duty- der Kunststoff-Flachplattenkette wird die PA-Laufsohle
Ausführung bis 240 kg (s. S. 2-43) an den Werkstückträgern empfohlen. Dies erlaubt in der
▶ WT 2/LS basierend auf WT 2 für den Einsatz im Standardausführung mit Kunststoff-Gleitprofilen im
TS 2 Booster (s. S. 2-47) Streckenprofil eine spezifische Streckenlast von
1 kg/cm. Mit der optional erhältlichen Ausführung mit
Stahl-Gleitprofilen sind spezifische Streckenlasten von
1,5 kg/cm möglich
