Längstransport | TS 2plus 8.0 3-45

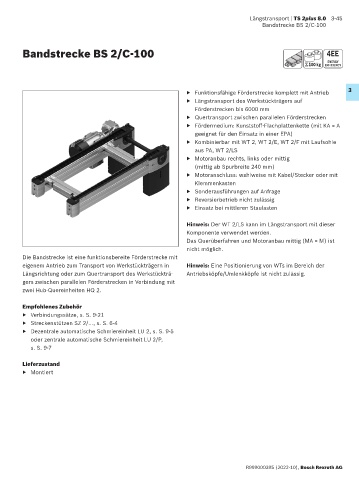

Bandstrecke BS 2/C-100

Bandstrecke BS 2/C-100

100 kg

▶ Funktionsfähige Förderstrecke komplett mit Antrieb 3
▶ Längstransport des Werkstückträgers auf
Förderstrecken bis 6000 mm
▶ Quertransport zwischen parallelen Förderstrecken
▶ Fördermedium: Kunststoff-Flachplattenkette (mit KA = A
geeignet für den Einsatz in einer EPA)
▶ Kombinierbar mit WT 2, WT 2/E, WT 2/F mit Laufsohle
aus PA, WT 2/LS
▶ Motoranbau rechts, links oder mittig
(mittig ab Spurbreite 240 mm)
▶ Motoranschluss: wahlweise mit Kabel/Stecker oder mit
Klemmenkasten
▶ Sonderausführungen auf Anfrage
▶ Reversierbetrieb nicht zulässig
▶ Einsatz bei mittleren Staulasten

Hinweis: Der WT 2/LS kann im Längstransport mit dieser
Komponente verwendet werden.
Das Querüberfahren und Motoranbau mittig (MA = M) ist
nicht möglich.
Die Bandstrecke ist eine funktionsbereite Förderstrecke mit
eigenem Antrieb zum Transport von Werkstückträgern in Hinweis: Eine Positionierung von WTs im Bereich der
Längsrichtung oder zum Quertransport des Werkstückträ- Antriebsköpfe/Umlenkköpfe ist nicht zulässig.
gers zwischen parallelen Förderstrecken in Verbindung mit
zwei Hub-Quereinheiten HQ 2.

Empfohlenes Zubehör
▶ Verbindungssätze, s. S. 9-21
▶ Streckenstützen SZ 2/..., s. S. 6-4
▶ Dezentrale automatische Schmiereinheit LU 2, s. S. 9-5
oder zentrale automatische Schmiereinheit LU 2/P,
s. S. 9-7

Lieferzustand
▶ Montiert
