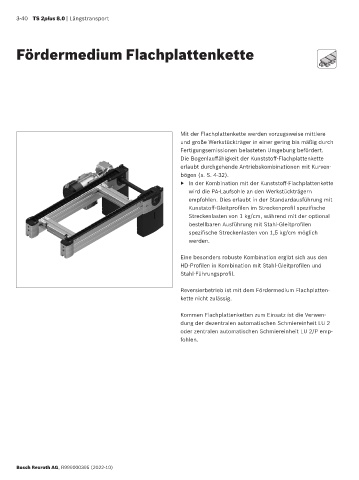

Page 132 - TS2plus_8

3-40 TS 2plus 8.0 | Längstransport

Fördermedium Flachplattenkette

Mit der Flachplattenkette werden vorzugsweise mittlere
und große Werkstückträger in einer gering bis mäßig durch
Fertigungsemissionen belasteten Umgebung befördert.
Die Bogenlauffähigkeit der Kunststoff-Flachplattenkette
erlaubt durchgehende Antriebskombinationen mit Kurven-
bögen (s. S. 4-32).
▶ In der Kombination mit der Kunststoff-Flachplattenkette
wird die PA-Laufsohle an den Werkstückträgern
empfohlen. Dies erlaubt in der Standardausführung mit
Kunststoff-Gleitprofilen im Streckenprofil spezifische
Streckenlasten von 1 kg/cm, während mit der optional
bestellbaren Ausführung mit Stahl-Gleitprofilen
spezifische Streckenlasten von 1,5 kg/cm möglich
werden.

Eine besonders robuste Kombination ergibt sich aus den
HD-Profilen in Kombination mit Stahl-Gleitprofilen und
Stahl-Führungsprofil.

Reversierbetrieb ist mit dem Fördermedium Flachplatten-
kette nicht zulässig.

Kommen Flachplattenketten zum Einsatz ist die Verwen-
dung der dezentralen automatischen Schmiereinheit LU 2
oder zentralen automatischen Schmiereinheit LU 2/P emp-
fohlen.

Bosch Rexroth AG, R999000395 (2022-10)
