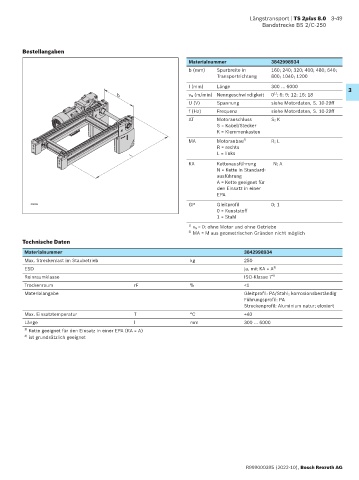

Page 141 - TS2plus_8

Längstransport | TS 2plus 8.0 3-49
Bandstrecke BS 2/C-250

Bestellangaben
Materialnummer 3842998934
b (mm) Spurbreite in 160; 240; 320; 400; 480; 640;
Transportrichtung 800; 1040; 1200
l (mm) Länge 300 ... 6000 3
1)
b v N (m/min) Nenngeschwindigkeit 0 ; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten
MA Motoranbau 2) R; L
R = rechts
L = links
l
KA Kettenausführung N; A
N = Kette in Standard-
ausführung
A = Kette geeignet für
den Einsatz in einer
EPA
GP Gleitprofil 0; 1
39886
0 = Kunststoff
1 = Stahl
1) v N = 0: ohne Motor und ohne Getriebe
2) MA = M aus geometrischen Gründen nicht möglich
Technische Daten
Materialnummer 3842998934
Max. Streckenlast im Staubetrieb kg 250
ESD ja, mit KA = A 3)
Reinraumklasse ISO-Klasse 7 4)
Trockenraum rF % <1
Materialangabe Gleitprofil: PA/Stahl; korrosionsbeständig
Führungsprofil: PA
Streckenprofil: Aluminium natur; eloxiert
Max. Einsatztemperatur T °C +40
Länge l mm 300 ... 6000
3) Kette geeignet für den Einsatz in einer EPA (KA = A)
4) ist grundsätzlich geeignet

R999000395 (2022-10), Bosch Rexroth AG
