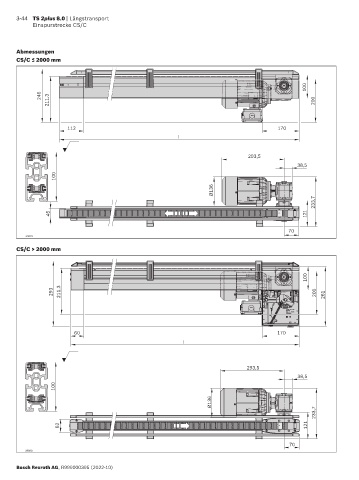

3-44 TS 2plus 8.0 | Längstransport
Einspurstrecke CS/C

Abmessungen
CS/C ≤ 2000 mm

100
246
211,3 200

112 170
l

293,5
38,5
100
Ø136
233,7

45 121

70
39879

CS/C > 2000 mm

100

293 211,3 200 261

60 170
l

293,5
38,5
100

Ø136
233,7

62 121

70
39880
