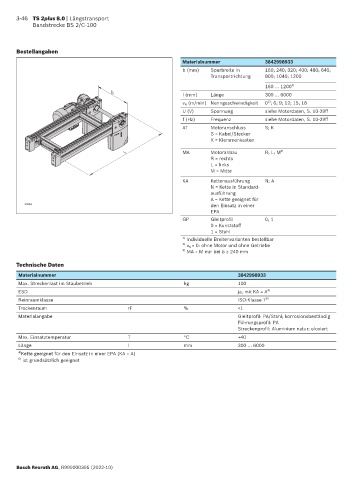

3-46 TS 2plus 8.0 | Längstransport
Bandstrecke BS 2/C-100

Bestellangaben
Materialnummer 3842998933
b (mm) Spurbreite in 160; 240; 320; 400; 480; 640;
Transportrichtung 800; 1040; 1200
160 ... 1200 1)
b
l (mm) Länge 300 ... 6000
v N (m/min) Nenngeschwindigkeit 0 ; 6; 9; 12; 15; 18
2)
U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten

l MA Motoranbau R; L; M 3)
R = rechts
L = links
M = Mitte
KA Kettenausführung N; A
N = Kette in Standard-
ausführung
A = Kette geeignet für
den Einsatz in einer
39884
EPA
GP Gleitprofil 0; 1
0 = Kunststoff
1 = Stahl
1) Individuelle Breitenvarianten bestellbar
2) v N = 0: ohne Motor und ohne Getriebe
3) MA = M nur bei b ≥ 240 mm

Technische Daten
Materialnummer 3842998933
Max. Streckenlast im Staubetrieb kg 100
ESD ja, mit KA = A 4)
Reinraumklasse ISO-Klasse 7 5)
Trockenraum rF % <1
Materialangabe Gleitprofil: PA/Stahl; korrosionsbeständig
Führungsprofil: PA
Streckenprofil: Aluminium natur; eloxiert
Max. Einsatztemperatur T °C +40
Länge l mm 300 ... 6000
4) Kette geeignet für den Einsatz in einer EPA (KA = A)
5) ist grundsätzlich geeignet
