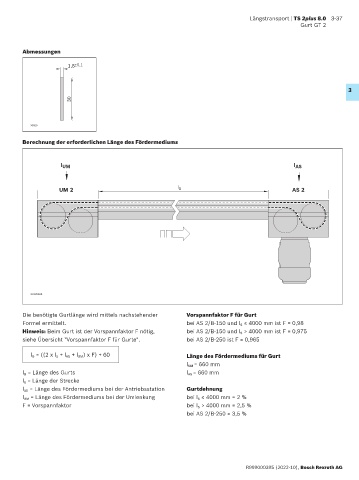

Längstransport | TS 2plus 8.0 3-37
Gurt GT 2

Abmessungen

1,8 ±0,1

3
30

26850
Berechnung der erforderlichen Länge des Fördermediums

l UM l AS

UM 2 l S AS 2

00126838

00126838
Die benötigte Gurtlänge wird mittels nachstehender Vorspannfaktor F für Gurt
Formel ermittelt. bei AS 2/B-150 und l S ≤ 4000 mm ist F = 0,98
Hinweis: Beim Gurt ist der Vorspannfaktor F nötig, bei AS 2/B-150 und l S > 4000 mm ist F = 0,975
siehe Übersicht "Vorspannfaktor F für Gurte". bei AS 2/B-250 ist F = 0,965

l B = ((2 x l S + l AS + l UM ) x F) + 60 Länge des Fördermediums für Gurt
l UM = 660 mm
l B = Länge des Gurts l AS = 660 mm
l S = Länge der Strecke
l AS = Länge des Fördermediums bei der Antriebsstation Gurtdehnung
l UM = Länge des Fördermediums bei der Umlenkung bei l S ≤ 4000 mm = 2 %
F = Vorspannfaktor bei l S > 4000 mm = 2,5 %
bei AS 2/B-250 = 3,5 %

R999000395 (2022-10), Bosch Rexroth AG
